Chroma中茂 62150H-600S 太陽電池陣列模擬器
名稱：可編程電源
品牌：
型號：
簡介：Model 62150H-600S/1000S 為可程控直流電源供應器，兼有(太陽電池陣列模擬功能。 Solar Array Simulator 主要特色： 電壓輸出範圍: 0 ~600V1000V 3U/15kW高功率密度模組可簡易主/從...
- 產品介紹
Model 62150H-600S/1000S 為可程控直流電源供應器，兼有(太陽電池陣列模擬功能。
Solar Array Simulator 主要特色 ：
•電壓輸出範圍: 0 ~600V&1000V
•3U/15kW高功率密度模組可簡易主/從並聯達150kW
•太陽電池陣列模擬 I-V 功能(內建I-V曲線數學式)
•可模擬多種太陽電池的輸出特性(Fill Factor)
•可模擬不同溫度及照度下的I-V曲線
•具有非常小的Leakage Current(<3mA)
•精準的電壓及電流量測
•可模擬太陽面板遮罩下 I-V 曲線
•具有100條I-V曲線自動編程控制
•可測試Static & Dynamic MPPT效能
•可模擬各地區實際天候(天/月/年)I-V曲線
•具有資料記錄於Softpanel
•標準的USB / RS232 / RS485控制介面
•可選購GPIB / Ethernet 控制介面
•即時的最大功率追蹤狀態顯示於Softpanel
•具有圖形化操作軟體Softpanel
•具EN50530, Sandia, CGC/GF004動態MPPT測試程序及報表生成功能
致茂電子最新推出太陽電池陣列模擬電源，型號 62150H-600S&1000S提供最高可模擬太陽電池陣列的開路電壓(Voc)達1000V及短路電流(Isc)達25A 於3U高電源模組，且具有響應快速之設計以模擬太陽電池的輸出I-V曲線，此可應用於光伏逆變器的最大功率追蹤(MPPT)效能測試。
此62150H-600S/1000S具有高速100kHz的數字化資料擷取連續量測線路及數位濾波機制，及高速 25kHz的D/A控制，此可精準地模擬I-V曲線，並且可響應光伏逆變器的拉載市電漣波效應於I-V曲線模擬時，單機內建一太陽電池?cái)?shù)學模型，使用者可簡單地於單機前面板設定太陽電池I-V特性 (Voc/Isc/Vmp/Imp)後輸出一模擬太陽電池陣列I-V 曲線予光伏逆變器測試其靜態MPPT效能。
另外實際太陽電池(Solar Array)陣列會因天候如照度、溫度、雲遮或下雨而影響輸出I-V曲線，此 62150H-600S/1000S單機可讓使用者儲存100條I-V 曲線，且可設定每條曲線欲執行輸出時間，此可讓使用者測試光伏逆變器於不同地區下天候條件的長時間最大功率追蹤效能。
62150H-600S/1000S具備16bit高解析度的數位控制及精準的電壓及電流量測機制，並搭配圖形化操作軟體(Softpanel)，此可即時地測試及顯示光伏逆變器的最大功率追蹤狀況，且測試MPPT EFF%讀值，另外使用者可選擇欲儲存的量測讀值於軟體上。
大功率太陽電池陣列模擬需求於商業用光伏逆變器測試時，使用者可簡單地並聯方式連接二臺或多臺電源模組以達到150kW。62000H系列電源供應器具有主/從並聯控制模式達10臺150kW輸出，使並聯操作模式快速又簡易，在此模式中，使用者只需透過前面板或遠端數位控制主(Master unit)單機，系統會自動將設定數值下載資料到從屬(Slave unit)單機，具有高速同步訊號控制處理，且系統具有自動均流控制。
62000H系列直流電源供應器操作非常簡單，從前面板按鍵或遠端控制器經由標準的USB/RS232/ RS485/APG控制介面與選購的GPIB& Ethernet控制介面。其具有3U精巧尺寸，可毫無困難的以標準機架堆疊於機臺上。

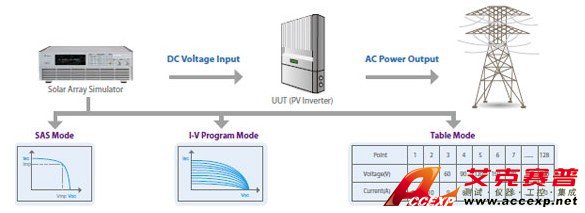

太陽電池陣列模擬I -V曲線電源

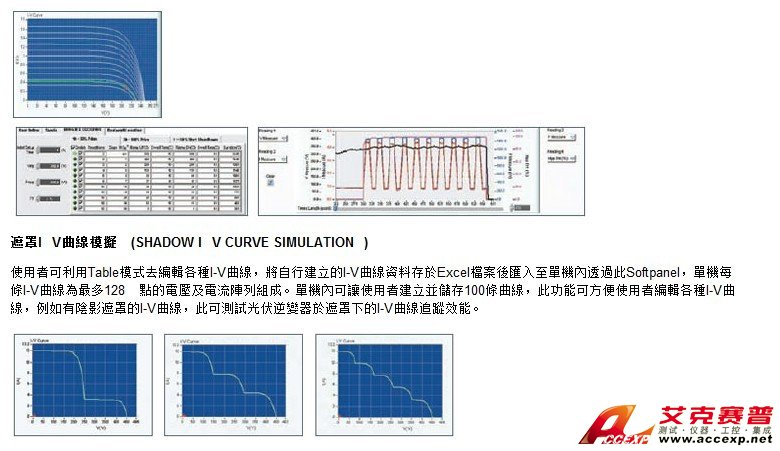

型號62150H-600S/1000S具有響應快、可控制、重覆性、高穩定性及精準性的模擬I-V曲線直流電源，於單機內建一SAS模型可簡單且方便設定 Voc、Isc、Vmp及Imp等參數後產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線於記憶體內，並且可以設定每一條I-V曲線執行時間(1-15,000S)，此外也提供一Table模式允許使用者透過數位介面存入128點的V&I 陣列功能，可讓使用者編輯任何遮罩的I-V曲線，以上非常適合驗證光伏逆變器(PV Inverter)如下性能:
•設計&驗証光伏逆變器的最大功率追蹤線路及演算機制
•驗証逆變器可允許的操作輸入電壓上&下限
•驗証逆變器的最大功率點可允許的操作輸入電壓上&下限
•驗証逆變器的靜態最大功率追蹤效率
•量測及驗証逆變器的Overall E % & Conversion E % (*需搭配額外功率分析儀做量測)
•驗証逆變器於動態曲線變化的最大功率追蹤效能(內建EN50530, Sandia, CGC/GF004法規測試)
•驗証逆變器於早晨至黃昏變化下的最大功率追蹤效能
•驗証逆變器的最大功率追蹤機制於太陽電池被雲或樹遮罩下的I-V曲線
•模擬實際環境溫度下的I-V曲線搭配燒機房做逆變器崩應測試

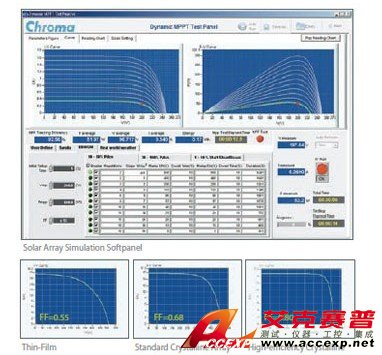

太陽電池陣列模擬電腦圖形化操作介面(SOFTPANEL )
型號62150H-600S/1000S提供一絕佳的虛擬儀控面板透過數位介面(USB/GPIB/Ethernet/RS232)控制控制於PC端，使用者可非常容易地使用此Softpanel軟體編輯I-V曲線後下載至單機內記憶體(1-100)，並且可即時輸出&量測顯示光伏逆變器的最大功率追蹤狀況及讀值記錄。此軟體將提供測試資料記錄功能，可讓使用者編輯欲記錄的量測參數，如電壓、電流、功率、瓦時及MPPT效率，另外可編輯欲記錄的取樣時間間隔(1 - 10,000s)及總時間長度，此資料將方便於分析驗證光伏逆變器。

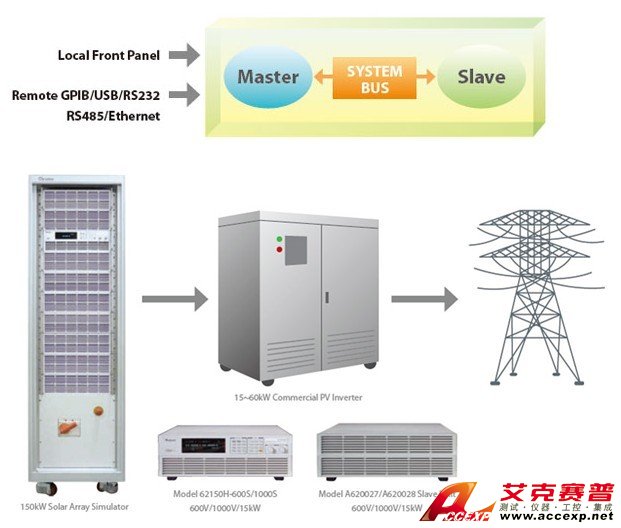

主/從智能並聯操作模式可達150KW當需要高功率I-V模擬電源予商業用光伏逆變器測試時，一般以並聯方式連接二臺或多臺電源供應器。此62150H-600S/1000S電源供應器具有主/從智能並聯控制模式達10臺150kW，使並聯操作模式快速又簡易如同一單機(Stand-Alone)。在此模式中，主單機(Master)設定數值自動下載資料到從屬(Slave)單機，且具有高速同步訊號控制處理及系統自動均流控制。

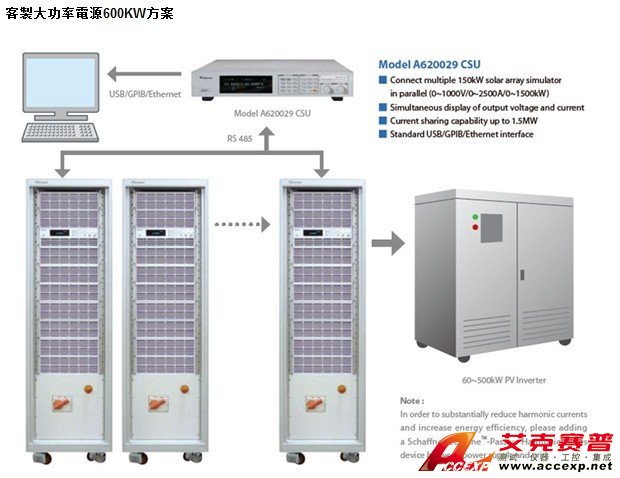

客製大功率電源600KW方案
Solar Array Simulator 主要特色 ：
•電壓輸出範圍: 0 ~600V&1000V
•3U/15kW高功率密度模組可簡易主/從並聯達150kW
•太陽電池陣列模擬 I-V 功能(內建I-V曲線數學式)
•可模擬多種太陽電池的輸出特性(Fill Factor)
•可模擬不同溫度及照度下的I-V曲線
•具有非常小的Leakage Current(<3mA)
•精準的電壓及電流量測
•可模擬太陽面板遮罩下 I-V 曲線
•具有100條I-V曲線自動編程控制
•可測試Static & Dynamic MPPT效能
•可模擬各地區實際天候(天/月/年)I-V曲線
•具有資料記錄於Softpanel
•標準的USB / RS232 / RS485控制介面
•可選購GPIB / Ethernet 控制介面
•即時的最大功率追蹤狀態顯示於Softpanel
•具有圖形化操作軟體Softpanel
•具EN50530, Sandia, CGC/GF004動態MPPT測試程序及報表生成功能
致茂電子最新推出太陽電池陣列模擬電源，型號 62150H-600S&1000S提供最高可模擬太陽電池陣列的開路電壓(Voc)達1000V及短路電流(Isc)達25A 於3U高電源模組，且具有響應快速之設計以模擬太陽電池的輸出I-V曲線，此可應用於光伏逆變器的最大功率追蹤(MPPT)效能測試。
此62150H-600S/1000S具有高速100kHz的數字化資料擷取連續量測線路及數位濾波機制，及高速 25kHz的D/A控制，此可精準地模擬I-V曲線，並且可響應光伏逆變器的拉載市電漣波效應於I-V曲線模擬時，單機內建一太陽電池?cái)?shù)學模型，使用者可簡單地於單機前面板設定太陽電池I-V特性 (Voc/Isc/Vmp/Imp)後輸出一模擬太陽電池陣列I-V 曲線予光伏逆變器測試其靜態MPPT效能。
另外實際太陽電池(Solar Array)陣列會因天候如照度、溫度、雲遮或下雨而影響輸出I-V曲線，此 62150H-600S/1000S單機可讓使用者儲存100條I-V 曲線，且可設定每條曲線欲執行輸出時間，此可讓使用者測試光伏逆變器於不同地區下天候條件的長時間最大功率追蹤效能。
62150H-600S/1000S具備16bit高解析度的數位控制及精準的電壓及電流量測機制，並搭配圖形化操作軟體(Softpanel)，此可即時地測試及顯示光伏逆變器的最大功率追蹤狀況，且測試MPPT EFF%讀值，另外使用者可選擇欲儲存的量測讀值於軟體上。
大功率太陽電池陣列模擬需求於商業用光伏逆變器測試時，使用者可簡單地並聯方式連接二臺或多臺電源模組以達到150kW。62000H系列電源供應器具有主/從並聯控制模式達10臺150kW輸出，使並聯操作模式快速又簡易，在此模式中，使用者只需透過前面板或遠端數位控制主(Master unit)單機，系統會自動將設定數值下載資料到從屬(Slave unit)單機，具有高速同步訊號控制處理，且系統具有自動均流控制。
62000H系列直流電源供應器操作非常簡單，從前面板按鍵或遠端控制器經由標準的USB/RS232/ RS485/APG控制介面與選購的GPIB& Ethernet控制介面。其具有3U精巧尺寸，可毫無困難的以標準機架堆疊於機臺上。
太陽電池陣列模擬I -V曲線電源
型號62150H-600S/1000S具有響應快、可控制、重覆性、高穩定性及精準性的模擬I-V曲線直流電源，於單機內建一SAS模型可簡單且方便設定 Voc、Isc、Vmp及Imp等參數後產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線於記憶體內，並且可以設定每一條I-V曲線執行時間(1-15,000S)，此外也提供一Table模式允許使用者透過數位介面存入128點的V&I 陣列功能，可讓使用者編輯任何遮罩的I-V曲線，以上非常適合驗證光伏逆變器(PV Inverter)如下性能:
•設計&驗証光伏逆變器的最大功率追蹤線路及演算機制
•驗証逆變器可允許的操作輸入電壓上&下限
•驗証逆變器的最大功率點可允許的操作輸入電壓上&下限
•驗証逆變器的靜態最大功率追蹤效率
•量測及驗証逆變器的Overall E % & Conversion E % (*需搭配額外功率分析儀做量測)
•驗証逆變器於動態曲線變化的最大功率追蹤效能(內建EN50530, Sandia, CGC/GF004法規測試)
•驗証逆變器於早晨至黃昏變化下的最大功率追蹤效能
•驗証逆變器的最大功率追蹤機制於太陽電池被雲或樹遮罩下的I-V曲線
•模擬實際環境溫度下的I-V曲線搭配燒機房做逆變器崩應測試
太陽電池陣列模擬電腦圖形化操作介面(SOFTPANEL )
型號62150H-600S/1000S提供一絕佳的虛擬儀控面板透過數位介面(USB/GPIB/Ethernet/RS232)控制控制於PC端，使用者可非常容易地使用此Softpanel軟體編輯I-V曲線後下載至單機內記憶體(1-100)，並且可即時輸出&量測顯示光伏逆變器的最大功率追蹤狀況及讀值記錄。此軟體將提供測試資料記錄功能，可讓使用者編輯欲記錄的量測參數，如電壓、電流、功率、瓦時及MPPT效率，另外可編輯欲記錄的取樣時間間隔(1 - 10,000s)及總時間長度，此資料將方便於分析驗證光伏逆變器。
主/從智能並聯操作模式可達150KW當需要高功率I-V模擬電源予商業用光伏逆變器測試時，一般以並聯方式連接二臺或多臺電源供應器。此62150H-600S/1000S電源供應器具有主/從智能並聯控制模式達10臺150kW，使並聯操作模式快速又簡易如同一單機(Stand-Alone)。在此模式中，主單機(Master)設定數值自動下載資料到從屬(Slave)單機，且具有高速同步訊號控制處理及系統自動均流控制。
客製大功率電源600KW方案
