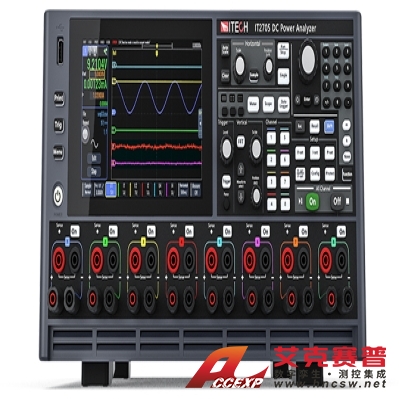

艾德克斯ITECH IT2705直流電源分析儀
名稱：可編程電源
品牌：艾德克斯ITECH
型號：IT2705
簡介：IT2705是一款高度集成的模塊化直流電源分析儀，專為動態功耗測量、電池模擬與電源特性分析而設計。集成直流電源、回饋負載、任意波形發生器、示波采樣與數據記錄功能，支持圖形化操作界面，無需二次開發即可完成復雜測試流程。IT2705支持多種功能...
申請服務
- 產品介紹
IT2705是一款高度集成的模塊化直流電源分析儀，專為動態功耗測量、電池模擬與電源特性分析而設計。集成直流電源、回饋負載、任意波形發生器、示波采樣與數據記錄功能，支持圖形化操作界面，無需二次開發即可完成復雜測試流程。IT2705支持多種功能模塊靈活組合，包括直流源、雙向源、回饋負載及SMU模塊，單模組功率覆蓋20W至500W，最多配置8通道。適用于IoT終端、芯片供電、汽車電子與智能穿戴等場景，助力工程師深入解析啟動波形、瞬態響應與功耗特性，全面提升測試效率與準確性。

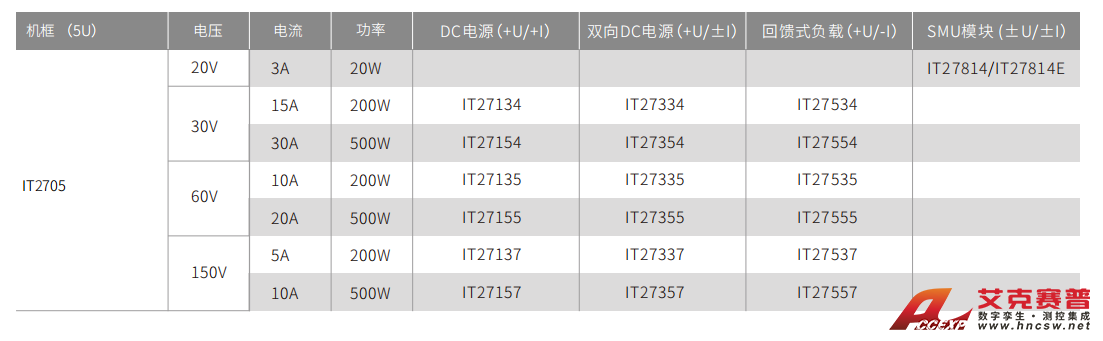

產品具體型號
| 型號 | 電壓 | 接 口 | 尺寸 | 電流 | 功率 | 分辨率 | 精 度 |
| IT2705 | 5U主控機框，7英寸顯示屏 | 標配LAN、USB-TMC、USB-VCP、CAN通信接口、數字I/O接口 | 5U（8插槽） | ||||
| IT27557 | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -10A | -500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27555 | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -20A | -500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27555 | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -20A | -500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27554 | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -30A | -500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27537 | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -5A | -200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27535 | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -10A | -200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27534 | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -15A | -200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27357 | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±10A | ±500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27355 | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±20A | ±500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27354 | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±30A | ±500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27337 | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±5A | ±200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27335 | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±10A | ±200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27334 | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±15A | ±200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27157 | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 10A | 500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27155 | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 20A | 500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27154 | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 30A | 500W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27137 | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 5A | 200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27135 | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 10A | 200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27134 | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 15A | 200W | 1mV/1mA | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27814E | ±20V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±3A | ±20W | 210uV/1nA | ±(0.02%+1mV) / ±(0.05% +8nA) |
| IT27814 | ±20V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±3A | ±20W | 6uV/0.1nA | ±(0.015%+300uV) / ±(0.025% +8nA) |
產品特點
? 支持 20 種 模組（包括DC源、回饋載、雙向源、SMU模組）
? 最多可安裝 8個模組，通道間獨立控制且相互隔離
? 支持兩組 ”主從并聯“設置，輕松升級功率測試范圍 *1
? 圖形化操控界面，引導式菜單界面，極大提升易用性
? 集成LIST、序列輸出、電池測試/仿真、任意波形自定義與正弦掃頻等多種功能于一體
? 集成標配EIS電化學阻抗分析功能（IT2705搭配IT27814 SMU模組）
? 內置安時/瓦時統計功能，自動統計回饋電量
? 靈活切換界面顯示模式：Meter/Scope/Data Logger
? 示波模式下，采樣率高達200kHz
? 數據采樣記錄最小時間間隔高達20us
? 支持Web控制功能，使用通用的瀏覽器實現所有功能控制
? 標配USB/LAN/CAN/DigitIO 通信接口，提供免費程控軟件PV2700
*1 IT27814&IT27814E模組僅在CC模式下支持并聯
產品功能與優勢
八通道模塊化電源分析平臺

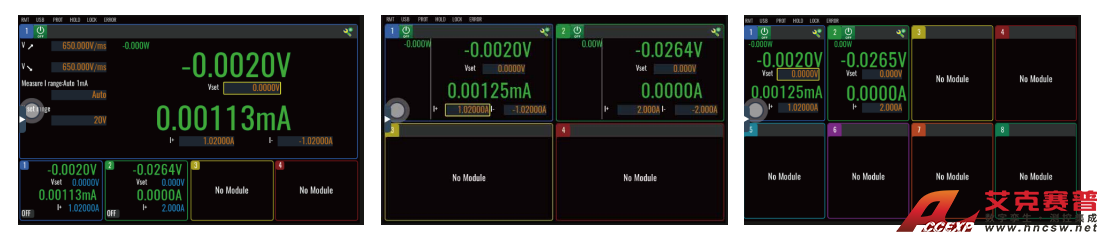

IT2705是一款性能強大、操作高效的模塊化電源分析主機，支持最多安裝 8 個不同類型的模組（直流源、雙向源、回饋負載、 SMU 模組），并通過彩色觸控屏實時監控所有通道參數，支持 View1/View4/View8 等多種 Meter 模式切換。所有模塊可在 同一系統中協同運行，實現輸入、輸出與負載的統一控制與監測，免去多臺儀器組合的復雜流程。尤其適用于DC-DC模塊測試，源與負載可同框集成，一站式完成供電、加載、測量與數據采集，顯著提升研發效率。同時，模塊支持靈活更換與升級，滿足測試需求變化，助力實現長期投資價值最大化。
示波功能
IT2705全系模組均具備高達 200 kHz 的示波采樣率，支持對DUT電壓、電流與功率波形的高帶寬、實時監測，無需外接電流探頭、分流器或電壓探頭，即可完整捕捉啟動/關斷瞬態、負載波動及干擾事件，顯著簡化測試流程并提升分析效率。此外，IT2705 面板配備獨立示波操作鍵（含觸發、單次捕捉、運行/停止、時基調節等），讓調試 更直觀、更高效。

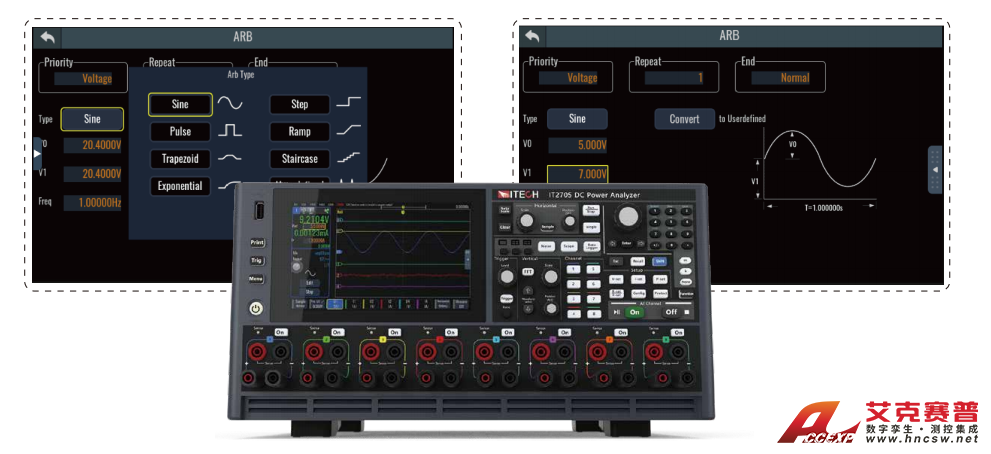

任意波形模式（Arb）
IT271XX/IT273XX/IT275XX/IT278XX模組均配備高性能任意波形（ARB）輸出功能，支持用戶自定義電壓、電流、功率或阻 值隨時間變化的輸出序列，可精準模擬 DUT 輸入端的電壓瞬變、干擾跌落、負載脈沖等動態工況。內置多種標準波形類型，包括正弦波（Sine）、脈沖（Pulse）、梯形（Trape zoid）、指數（Exponential）、階躍（Step）、斜坡（Ramp）、階梯（Stair case）以及用戶自定義波形（最多128點數據導入）。ARB 功能廣泛應用于電池工況仿真、DC-DC 穩定性測試及通信設備啟動行為分析等多類動態測試場景。

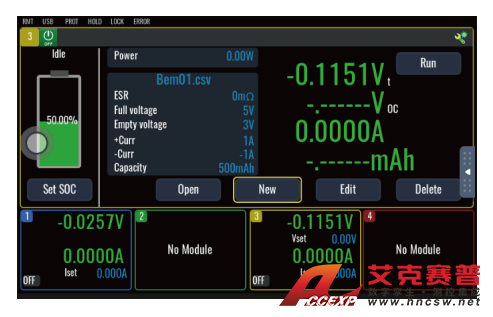

電池模擬功能
IT273XX/IT278XX模組支持電池模擬器功能，可精確還原電 池在不同荷電狀態（SOC）下的電壓-電流行為 。用戶可設置電池的開路電壓、內阻和容量等關鍵參數，系統將根據 DUT的 電 流 請 求 動 態 調 整 輸 出 電 壓，模 擬 真 實 電 池 的 充 放 電 過程。相比實際電池，模擬器具備更高的可重復性，特別適合用于電池供電設備開發、電源管理芯片驗證等場景。
