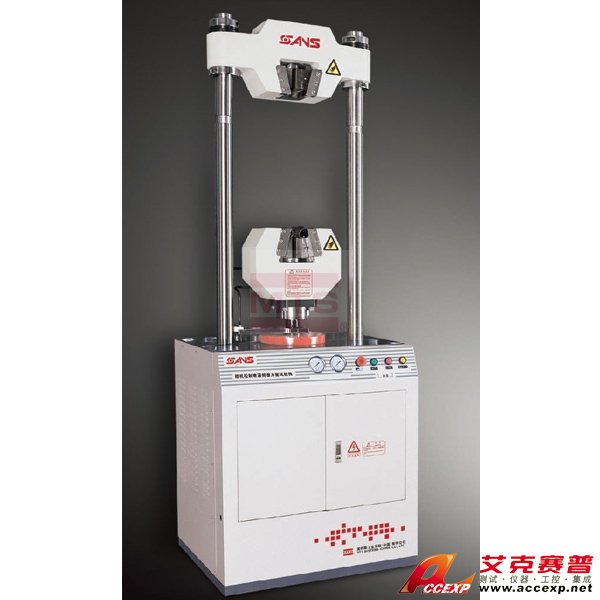

MTS SHT5305微機控制電液伺服萬能試驗機
名稱：試驗機
品牌：
型號：
簡介：該試驗機主要用于金屬材料的拉伸，可實現等速率加荷、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。 MTS SHT5305微機控制電液伺服萬能試驗機產品詳情: SHT5305型微機控制電液伺服...
申請服務
- 產品介紹
該試驗機主要用于金屬材料的拉伸，可實現等速率加荷、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
SHT5305型微機控制電液伺服試驗機采用單空間油缸下置式結構。采用雙向油缸，在一個空間內實現拉壓雙向控制。適用于拉伸為主的試驗場合。
整機試驗空間無間隙剛性結構，直接利用活塞的升降調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、負荷傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸，可實現等速率加荷、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
1：金屬拉伸試驗：滿足GB/T 228.1-2010金屬拉伸試驗規定要求。
2：電氣系統具有力控制、變形控制和位移控制三種控制方式，在試驗過程中三種控制方式可以按照設定程序平滑切換。
3：軟件可以自動求取ReH (上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量)等參數。
4：可滿足用戶特殊試驗要求（必要時另外配置相關夾具、變形測量裝置）。
5：可實現等速率加載試驗、等速率位移試驗、等速率變形試驗、試驗力保持試驗。
MTS SHT5305微機控制電液伺服萬能試驗機設備標準技術參數：
| 最大試驗力 | 30kN |
| 試驗機級別 | 1（0.5）級 |
| 試驗力測量范圍 | 1%-100%FS |
| 立柱數 | 2柱 |
| 試驗力分辨力 | 滿量程的1/300000 |
| （全量程只有一個分辨力，不分檔，沒有量程切換沖突） | |
| 試驗力示值相對誤差 | ±1%(±0.5%) |
| 位移測量分辨力 | 0.013mm |
| 位移示值相對誤差 | ±1%(±0.5%) |
| 變形示值相對誤差 | ±1%(±0.5%) |
| 加荷速率范圍 | 0.02%—2%FS/s |
| 拉伸夾頭間最大距離 | 550mm |
| 兩立柱凈距離 | 500mm |
| 活塞最大行程 | 350mm |
| 活塞移動最大速度 | 160mm/min |
| 主機外形尺寸 | 830x660x2250mm |
| 主機重量 | 1500kg |
| 總功率 | 1.8kW（380V）+1.5kW（220V） |
| 電源 | 三相五線制，50Hz |
