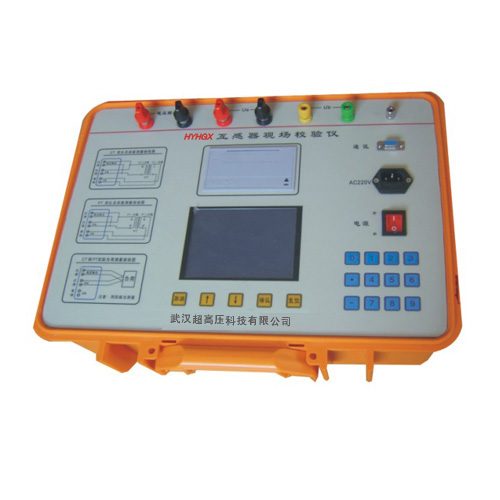

HYHGX互感器現場校驗儀
名稱：過程校準儀
品牌：
型號：
簡介：一．概述 目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同等變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由...
申請服務
- 產品介紹
一．概述
目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同等變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流（電壓）電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A、一次電壓高于110kV時，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。
本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀。在進行互感器檢定時，不需要大電流電源和大標準互感器及負荷箱，只需帶上本儀器就可按國家標準測量，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。
二．主要特點
1． 本儀器不需另加升流源或升壓源，即可按國家標準現場測量電流互感器（含0.2S、0.5S級）的比差和角差，一次測量過程，可同時測試電流互感器上限負荷和下限負荷下的標準誤差。
2． 本儀器可以測量電流互感器1%~120%之間任意一點的比差和角差。
3． 本儀器可對電流互感器和電壓互感器的變比和極性進行定性的測量。且測量準確快速，穩定性能良好。
4． 本儀器可測量電流互感器和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。
5． 本儀器大屏幕液晶顯示，全中文提示自動測量，整個儀器操作過程簡單；儀器體積小、便于攜帶，適合現場測試使用。
6． 本儀器可進行各種測量數據的存儲和打印，各設置參數掉電可以保存。
三．主要技術指標
1． 電流互感器測量：
A．變比范圍：5A/5A～5000A/5A（5A/1A～4000A/1A）。
匝比誤差：0.5%。
B．CT誤差測量范圍：5A/5A～5000A/5A（5A/1A～1000A/1A）
極限誤差滿足0.05%，即：
5%額定電流 測量誤差：比差0.1級 角差6′
20%額定電流 測量誤差：比差0.1級 角差4′
100%、120%額定電流 測量誤差：比差0.05級 角差2′ （詳細說明見“附一”）
2． 電壓互感器測量范圍：
2.0kV～150kV， 測量誤差：比差0.5級。
3． 實際二次負荷測試
PT負荷 10VA~500VA， 測量誤差：2級
CT負荷 0.1Ω~25Ω， 測量誤差：2級
4． 工作條件：
電源電壓： AC 220V 10% 電源頻率：50Hz 2%
環境溫度： -10~40℃ 環境濕度：25℃時<85%
