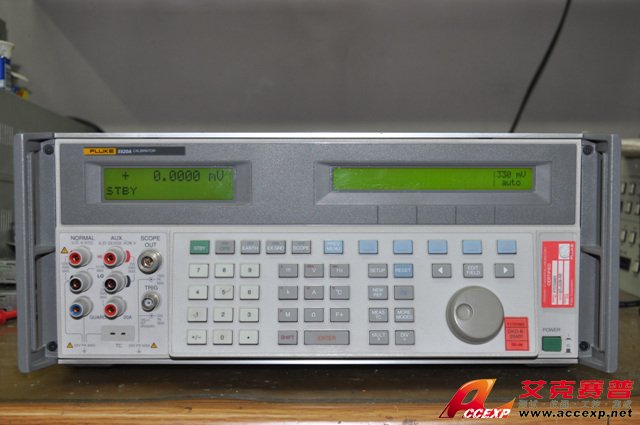

Fluke 5520A 多功能儀器校準器
名稱：過程校準儀
品牌：
型號：
簡介：Fluke 5520A是在5500A功能的基礎上，將其工作負荷的范圍進一步擴展而制作成的多產品多功能校準器。Fluke 5520A提高了準確度、擴展了量程、并增加了更多的功能。新增加的功能包括交、直流電流可達20A、能夠測量壓力以及具有校準...
申請服務
- 產品介紹
Fluke 5520A是在5500A功能的基礎上，將其工作負荷的范圍進一步擴展而制作成的多產品多功能校準器。Fluke 5520A提高了準確度、擴展了量程、并增加了更多的功能。新增加的功能包括交、直流電流可達20A、能夠測量壓力以及具有校準5 1/2位和6 1/2位數字多用表的能力。Fluke 5520A能夠校準數字式和模擬式多用表、溫度計（熱偶及RTD）、手持式功率表、數據采集器、電流鉗、各種類型的記錄儀、面板表、過程校準器、功率諧波分析儀以及很多其它類似的電子電力測量儀器設備。
| 功能 | 范圍 | 最優的1年技術指標 |
| ±(ppm輸出+ppm量程) | ||
| 5500A多產品校準器 | ||
| 直流電壓 | 0到±1020V | 50+1.5 |
| 直流電流 | 0到±11A | 100+7.6 |
| 電阻 | 0到329.999MΩ | 90+18 |
| 交流電壓 | 1mV到1020V，10Hz到500kHz，正弦波 | 300+18 |
| 交流電流 | 29μA到11A，10Hz到10kHz，正弦波 | 900+91 |
| 電容 | 0.33nF到1.1mF | 0.25%+0.091% |
| 熱偶源和熱偶測量 | -250℃ 到+2316℃，（11種類型） | 0.14℃ |
| RTD源 | -200℃ 到+630℃，（8種類型） | 0.03℃ |
| 直流功率 | 109μW到11kW | 0.0008 |
| 交流功率 | 109μW到11kW，45-65Hz，PF=1 | 0.0015 |
| 相位 | 0 到±179.99°，10Hz到10kHz | 0.15° |
| 頻率 | 0.01Hz到2.0MHz | 25ppm |
| 5520A高性能多產品校準器 | ||
| 直流電壓 | 0到±1020V | 11+0.9 |
| 直流電流 | 0到±20.5A | 100+7.6 |
| 電阻 | 0到1100MΩ | 28+1.8 |
| 交流電壓 | 1mV到1020V，10Hz到500kHz，正弦波 | 150+18 |
| 交流電流 | 29mA到20.5A，10Hz到30kHz，正弦波 | 400+61 |
| 電容 | 0.19nF到110mF | 0.25%+0.091% |
| 熱偶源和熱偶測量 | -250℃ 到+2316℃，（11種類型） | 0.14℃ |
| RTD源 | -200℃ 到+630℃，（8種類型） | 0.03℃ |
| 直流功率 | 10.9μW到20.5kW | 0.00022 |
| 交流功率 | 10.9μW到20.5kW，45-65Hz，PF=1 | 0.0008 |
| 相位 | 0 到±179.99°，10Hz到30kHz | 0.1° |
| 頻率 | 0.01Hz到2.0MHz | 2.5ppm |
| 5520A用的5520A-SC1100示波器校準選件 | ||
| 直流電壓 | 0到±6.6V（50Ω） | 0.25%+40μV |
| 0到±130V（1MΩ） | 0.05%+40μV | |
| 交流電壓（方波） | ±1mV到±6.6V p-p（50Ω） | 0.25%+40μV |
| ±1mV到±130V p-p（1MΩ） | 0.1%+40μV | |
| 快沿 | 4mV到2.5V p-p（50Ω） | 上升時間：<300ps |
| 穩幅正弦波 | 50kHz到1.1GHz | 平坦度：1.5%+100μV |
| 時標 | 5s到2ns；尖峰、方波、20%脈沖、正弦波 | 2.5ppm |
| 波形發生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 脈沖發生器 | 幅度：10mV到2.5V | 5% |
| 寬度：4ns到500ns | 2.5ppm | |
| 周期：20ms到200ns | ||
| 視頻信號觸發 | NTSC，SECAM，PAL， PAL-M | |
| 輸入阻抗測量 | 40W到1.5 MΩ | 0.10% |
| 5pF到50pF | 5% | |
| 過載測量 | 5V到9V（DC或AC方波），5到60s | |
| 5500A和5520A用的5500A-SC600示波器校準選件 | ||
| 直流電壓 | 0到±6.6V（50Ω） | 0.25%+40μV |
| 0到±130V（1MΩ） | 0.05%+40μV | |
| 交流電壓（方波） | ±1mV到±6.6V p-p（50Ω） | 0.25%+40μV |
| ±1mV到±130V p-p（1MΩ） | 0.1%+40μV | |
| 快沿 | 4mV到2.5V p-p（50Ω） | 上升時間：<300ps |
| 穩幅正弦波 | 50kHz到600MHz | 平坦度1.5%+100μV |
| 時標 | 5s到2ns；尖峰，方波，20%脈沖，正弦波 | 2.5ppm |
| 波形發生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 10Hz到100kHz；方波，正弦波，三角波 | ||
| 脈沖發生器 | 幅度：10mV到2.5V | 5% |
| 寬度：4ns到500ns | 2.5ppm | |
| 周期：20ms到200ns | 上升沿/下降沿 <1ns | |
| 視頻信號觸發 | NTSC，SECAM，PAL， PAL-M | |
| 輸入阻抗測量 | 40W到1.5 MΩ | 0.10% |
| 5pF到50pF | 5% | |
| 過載測量 | 5V到9V（DC或AC方波），5到60s | |
| 5500A和5520A用的5500A-SC300示波器校準選件 | ||
| 直流電壓 | 0到±2.2V（50W） | 0.25%+100μV |
| 交流電壓（方波） | 1.8mV到2.2V p-p（50Ω） | 0.25%+100μV |
| 1.8mV到105V p-p（1MΩ） | ||
| 快沿 | 4.5mV到2.75V p-p（50Ω） | 上升時間：≤400ps |
| 穩幅正弦波 | 50kHz到300MHz | 平坦度：1.5%+100μV |
| 時標 | 5s到2ns；脈沖鋸齒波，正弦波 | 25ppm |
| 波形發生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 10Hz到100kHz；方波，正弦波，三角波 | ||
