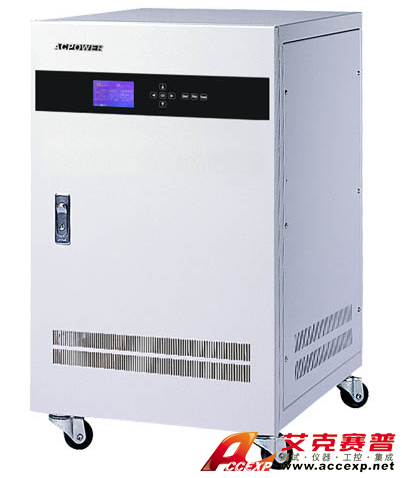

艾普斯 AFA系列 交流恒流電源（1~50kVA）
申請服務
- 產品介紹
艾普斯 AFA系列 交流恒流電源（1~50kVA）基于PWM逆變電源技術，用于斷路器類產品的測試，采用電流控制算法結合了斷路器測試行業特殊的要求，是一種新型的穩流穩頻專用測試電源。單相/三相輸入，單相輸出 （1~50kVA）
隨著電力電子技術的發展，逆變電源的應用逐漸普及。因其可以輸出各種頻率和電壓，所以在相應的測試行業和供電行業使用也非常成熟。然而，在斷路器類產品部分性能測試時，對試品端電壓沒有特定要求，而對測試電流有嚴格要求，根據標準《GB17701-1999：設備用斷路器》、《GB10963.2-2003家用及類似場所用過電流保護斷路器》，需要按標準要求的電流對產品的溫升、壽命、約定脫扣、約定不脫扣、瞬動等特性做相應測試。傳統測試方法主要采用固定頻率市電輸入后，外加調壓變壓器的方式實現。無論是手動調壓器還是電動調壓器都存在很多缺陷，例如：
頻率變化困難，傳統測試系統只能完成特定頻率的產品測試，既無法模擬電網頻率的波動，也無法適應多國電網標準及軍工高頻電力標準；
輸出電流控制精度不夠，調壓器通過移動碳刷改變輸出電壓配合試品阻抗來控制輸出電流。因碳刷存在機械偏差，機械調整響應速度慢，系統阻抗受碳刷磨損變化、試品阻抗會受溫度等因素影響，一般穩流精度很難達到5%以下。
傳統用調壓器的方式，因存在頻繁的機械操作，對碳刷等關鍵零件的損耗很大，維護成本也很高。
體積龐大，造成實驗室的空間資源和設備材料資源的雙重浪費。
碳刷的運動會形成接觸電弧，在電源入線極易形成低頻傳導干擾，導致連接在同一電源上的其它設備受到干擾。
穩流速度慢，很難完成對試品瞬動測試的要求，一般試品在額定電流10倍左右的測試電流下，脫扣時間約為10ms以內，靠調壓器很難在10ms左右時間將輸出電流從0A上升到測試電流值，只能通過多次逼近去實現。而試品對連續大電流瞬動測試是不允許的，因此每逼近一次，要等待試品有足夠的冷卻時間，導致測試效率大大降低。
傳統調壓方式測試存在上述諸多問題，故能顯著提高測試效率，提升測試品質的新型測試系統，就成為斷路器類產品測試行業的明智之選。
艾普斯恒流電源基于PWM逆變電源技術，用于斷路器類產品的測試，采用電流控制算法結合了斷路器測試行業特殊的要求，是一種新型的穩流穩頻專用測試電源。該電源主要特點：
1 采用軟件DDS技術，可輸出任意頻率，滿足相應測試需要（40~70Hz, 300~450Hz）且頻率穩定度可達0.1%。
2 采用軟件電流PI調節器，可動態改變PI調節器相關系數較好地滿足斷路器特殊測試需要。
3 采用PWM單開關周波電流控制算法，使得電源輸出的動態性能滿足測試需要，穩流精度大幅提高可達0.5%。
4 采用模塊化設計，體積小，效率高（可達90%以上），可靠性和維護成本相對于傳統調壓器方式具有明顯優勢。
5 特別對于短時間電流快速上升的測試要求，相對傳統調壓器方式，恒流電源更是獨有的解決方案。
