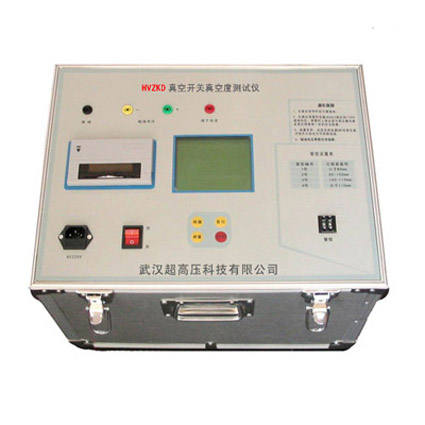

HVZKD真空開關真空度測試儀
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：一、概述: 由全國高壓開關設備標準化技術委員會制定的JB87381998《3.640.5KV交流高壓開關用真空滅弧室》中規定內部氣體壓力測量及允許儲存期檢查是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為2...
申請服務
- 產品介紹
一、概述:
由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。
真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P1(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P2（Pa）。靜置時間t不小于7d。由下公式計算允許儲存期T（年）T=6.6×10-2× t （年） P2-P1 365
真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。HVZKD型真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器最突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。
二．技術指標
1、檢測對象：各種型號真空開關管。
2、檢測方法：采用新型勵磁線圈進行真空管的不拆卸測量。
3、適用范圍：本儀器為一機多用型，可測多種型號真空開關管。
4、檢測范圍： 10-5—10-1 Pa
5、測量精度： 10-5—10-4 Pa ， 10%
10-4—10-3 Pa ， 10%
10-3—10-2 Pa ， 10%
10-2—10-1 Pa ， 10%
6、測試真空度時開關管開距：正常使用開距。
7、使用環境：-20℃~40℃
