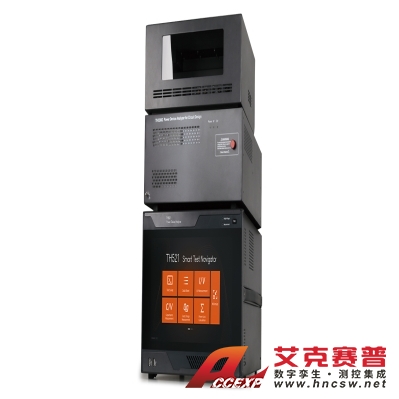

同惠 TH521-35-1800C 功率器件分析儀
名稱：物性分析測試儀器
品牌：同惠
型號：TH521-35-1800C
簡介：TH521 系列功率器件分析儀是一款用于電路設計的綜合解決方案，可幫助電力電子電路設計人員選擇適合自身應用的功率器件，讓其電力電子產品發揮最大價值。它可以評測器件在不同工作條件下的所有相關參數，包括 IV 參數 (擊穿電壓和導通電阻)、三端...
- 產品介紹
TH521 系列功率器件分析儀是一款用于電路設計的綜合解決方案，可幫助電力電子電路設計人員選擇適合自身應用的功率器件，讓其電力電子產品發揮最大價值。它可以評測器件在不同工作條件下的所有相關參數，包括 IV 參數 (擊穿電壓和導通電阻)、三端 FET 電容、柵極電荷和功率損耗。用于電路設計的 TH521 系列功率器件分析儀具有完整的曲線追蹤儀功能以及其他功能。
應用領域
半導體功率器件：二極管、三極管、MOSFET、IGBT、晶閘管、集成電路、光電子芯片等寄生電容測試、C-V 特性分析
半導體材料：晶圓切割、C-V 特性分析
液晶材料：彈性常數分析、液晶切割
電容元件：電容器 C-V 特性測試及分析，電容式傳感器測試分析
性能特點
TH521 常規特性
高達 3.5kV/1800A 的寬廣工作范圍
從 - 50°C 到 + 250°C 的全自動快速熱測試
自動創建功率器件 (半導體和元器件) 的技術資料
自動記錄功能可防止數據丟失
AI 輔助編寫 python 測試腳本
TH521 IV 套件特性
可對封裝和晶圓上器件進行全自動快速 IV 測量 (Ron、BV、泄漏、Vth、Vsat 等)
窄 IV 脈沖寬度 (最窄 10μs) 可防止器件自發熱，更準確地測試器件實際性能
示波器視圖 (時域視圖) 可以監測實際電壓 / 電流脈沖波形，以便進行準確測量
配置可以靈活選擇 (電流范圍可從 20A 到 200A、600A 或 1800A 靈活選擇),CV 和 Qg 作為選配
TH521 套件完整特性
IV 套件的全部特性
測量封裝器件在 3.5kV 以內的晶體管輸入、輸出和反向傳輸電容 (Ciss、Coss、Crss、Cies、Coes、Cres) 以及柵極電阻 (Rg)
測量封裝器件的柵極電荷 (Qg) 曲線
計算功率損耗 (傳導、驅動和開關損耗)
附件
標配附件：電源線 ×2；三同軸測試線 ×12；高壓三同軸測試線 ×1；DigitalJo 線纜 ×1；鍵盤 / 鼠標；三端器件測試夾具 (TH521-1)
選配附件：Mfcmn 連接線纜 (TH521-5)；Ceg 測試夾具 (TH521-3)
參數 主機 體積 (mm): 430 (W) x 311 (H) x 600 (D) 凈重：約 34.5 kg / 35kg 擴展器 體積 (mm): 425 (W) x 365 (H) x 590 (D) 凈重：約 22 kg / 33.5kg
