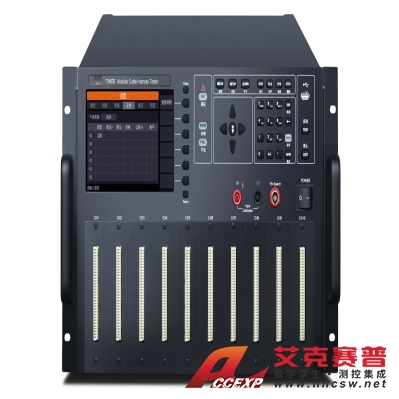

同惠 TH630 模塊化線束線纜綜合測試系統
名稱：物性分析測試儀器
品牌：同惠
型號：TH630
簡介：7 寸 TFT LCD 真彩顯示器，800×480 分辨率，16 位色中英文可選操作界面支持儀器之間的級聯，測試通道最多可達 10240 路短斷、導通、交流耐壓、直流耐壓、絕緣電阻測試焊接電阻測試，測試下限可達 10μΩ支持熱敏電阻（NTC...
申請服務
- 產品介紹
7 寸 TFT LCD 真彩顯示器，800×480 分辨率，16 位色
中英文可選操作界面
支持儀器之間的級聯，測試通道最多可達 10240 路
短斷、導通、交流耐壓、直流耐壓、絕緣電阻測試
焊接電阻測試，測試下限可達 10μΩ
支持熱敏電阻（NTC）測量
自動學習功能
點測、自動尋點功能
耐壓測試帶電弧偵測功能
循序測試功能
測試線接觸檢查
支持手動編輯線表功能
高低壓分離技術，絕緣電阻測試上限可達 10GΩ
多種高壓測試方式選擇
測試電阻、電容、二極管等元件，采用電壓電流并行采樣技術，采樣數據更快
儀器自檢功能，在線排查儀器故障
可編程 I/O 功能
配有上位機軟件，支持 MES 系統
標配接口
RS232、USB HOST、USB DEVICE、HANDLER、LAN
物理參數
體積 (mm)：483 (W)×311 (H)×535 (D)；483 (W)×396 (H)×535 (D)；483 (W)×660 (H)×535 (D)
重量：約 28kg、約 35kg、約 60kg
應用
汽車電子：汽車電池 FPC、集成母排焊接電阻 CSS、汽車 PDU、ECU 連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線
通訊和 IT：電話線、網絡連接線、多股連接線、手機屏線、TYPEC 數據線、USB 數據線、筆記本電腦屏線、HDMI 連接線、VGA 連接線、IDE 硬盤連接線、SATA 硬盤連接線等
電子工業：排線、扁平線、接插件、電源線、多路開關、RS232 連接線、GPIB 連接線、USB 延長線、多芯插座
元器件：無源器件：電容、電感、電阻、二極管、電容極性
安規測試：交流耐壓、直流耐壓、絕緣電阻
| 項目 | 參數 | TH630 系列 |
|---|---|---|
| 測試方式 | 兩線 / 四線 | 四線 |
| 最大測試點 | - | 160/320/640 |
| 最多可用模塊 | - | 20 |
| 顯示器 | - | 7 寸 TFT LCD，800×480，16 位色 |
| 測試信號源頻率 | 范圍 | 50Hz - 100kHz，精度 0.02% |
| 信號源幅度 | 范圍 | 1Vrms，精度 10% |
| 電流源 | 范圍 | 1-20mA、100mA、1A |
| 可編程高壓源（直流） | 范圍 | 50V - 3000V |
| 可編程高壓源（交流） | 范圍 | 50V - 2000V |
| 電容測量 | 范圍 | 10pF - 1000μF |
| 電阻測試 | 范圍 | 10μΩ - 10MΩ |
| 絕緣電阻 | 范圍 | 1MΩ - 10GΩ |
| 體積 (mm) | W×H×D | 483×311×535；483×396×535；483×660×535 |
| 重量 | - | 約 28kg/35kg/60kg |
