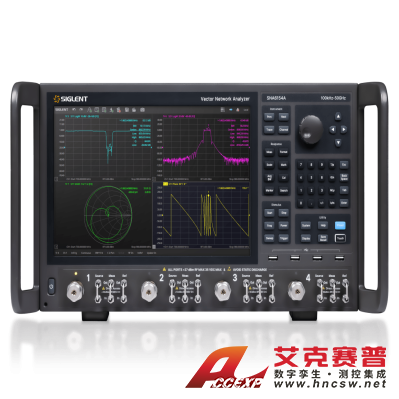

鼎陽SIGLENT SNA6134A 矢量網絡分析儀
名稱：網絡分析測試儀
品牌：鼎陽SIGLENT
型號：SNA6134A
簡介：鼎陽SIGLENT SNA6134A 矢量網絡分析儀主要特性頻率范圍：100 kHz~50 GHz動態范圍：135 dB中頻帶寬范圍：1 Hz~10 MHz輸出功率設置范圍：-60 dBm ~ +20 dBm支持4端口S參數測量、差分（平衡...
申請服務
- 產品介紹
鼎陽SIGLENT SNA6134A 矢量網絡分析儀
主要特性
頻率范圍：100 kHz~50 GHz
動態范圍：135 dB
中頻帶寬范圍：1 Hz~10 MHz
輸出功率設置范圍：-60 dBm ~ +20 dBm
支持4端口S參數測量、差分（平衡）測量、時域分析、標量混頻器測量等等
可選配電子校準件、開關矩陣、機械開關
毫米波測量-頻率擴展到110 GHz
SNA6134A最高測量頻率達50GHz，并可擴展至110GHz。這一頻率的突破，滿足當今高速通信和高頻測試需求。在5G/6G頻段的移動通信等應用中，毫米波頻段表征放大器、濾波器、混頻器和天線等有源和無源器件的特性至關重要。SNA6134A兼具卓越的射頻性能、完備的硬件架構、豐富的軟件功能以及附件組合，全面覆蓋從校準到測量的每一個環節，是研發驗證與生產測試的理想解決方案。
開關矩陣-輕松實現多端口器件測試需求
開關矩陣能讓多端口器件測試的連線變得簡單，并且也是自動測試系統的重要組成部分，起著控制信號流向的作用。鼎陽科技SNA6134A系列射頻開關矩陣，頻率范圍9 kHz~26.5 GHz，適配鼎陽科技所有矢網產品，單臺可將輸出端口擴展至24個，還可繼續疊加。與傳統測量方式相比，使用射頻開關矩陣測量速度大大提升，可以幫助工程師輕松實現矢量網絡分析儀和多端口被測物的連接與測試，也極大的適配了生產線使用場景。
時域分析和信號完整性測量
SNA6134A支持高級時域分析功能（TDR），可精確測量傳輸線的特征阻抗，并幫助定位斷點或短路點的具體位置。此外，SNA6134A的 TDR 功能還可通過內部仿真生成眼圖，無需額外的碼型發生器，即可高效完成波形一致性測試。利用眼圖功能可以更直觀地分析信號傳輸中的噪聲、抖動、碼間串?dāng)_等問題。TDR 功能可廣泛應用于 PCB 板阻抗測試，材料性能測試，傳輸線質量測試中。
材料介電特性的精確表征和測量
鼎陽科技材料測量的全套解決方案，包括SNA系列矢量網絡分析儀、MT材料測量分析軟件、KWR42A波導校準件和夾具，可以幫助用戶高效、精確的表征和測量材料的介電特性。SNA系列矢量網絡分析儀兼具出色的測量完整性和經濟適用性，通過測量向?qū)е敢脩敉瓿刹牧蠝y(cè)量過程，測量結果可用多種格式繪制，幫助用戶更好地分析測量結果，非常適合實驗室、研究機構和教育教學環境。
芯片測試-一次連接即可實現多種測量
SNA6134A憑借高精度和寬頻率范圍，進行高效精準的毫米波芯片測試，加速毫米波半導體制造，助力5G通信和先進傳感等領域發展。
OTA測試的理想設備
SNA6134A以其完備的軟硬件功能，成為近場、遠場、緊縮場天線測試系統的核心設備，模擬真實無線環境，助力天線和無線通信設備的測試。
