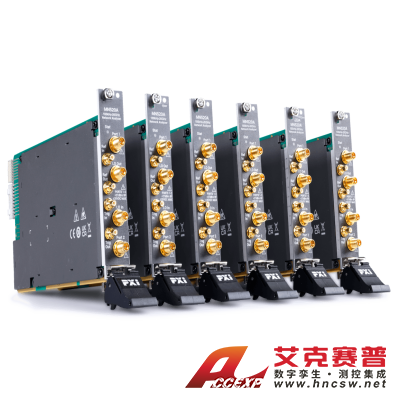

鼎陽 MN514A 矢量網絡分析儀
名稱：網絡分析測試儀
品牌：鼎陽
型號：MN514A
簡介：PXIe 矢量網絡分析儀覆蓋 100 kHz 至 20 GHz 寬頻率范圍，0.1 Hz 高精度頻率分辨率與 1 Hz 至 10 MHz 可調中頻帶寬，-55 dBm 至 + 20 dBm 功率輸出設置范圍，典型動態范圍高達 119 dB，...
申請服務
- 產品介紹
PXIe 矢量網絡分析儀覆蓋 100 kHz 至 20 GHz 寬頻率范圍，0.1 Hz 高精度頻率分辨率與 1 Hz 至 10 MHz 可調中頻帶寬，-55 dBm 至 + 20 dBm 功率輸出設置范圍，典型動態范圍高達 119 dB，在復雜測試場景中仍能保持優異的測量精度。單模塊實現雙端口 S 參數分析，可按需配置與靈活升級。支持多模塊協同工作，與現有 PXIe 系統無縫集成，打造未來實驗室與生產線。在同一機箱內級聯多個 VNA 模塊，輕松擴展端口而無性能損耗，全面適配高速生產、產線自動化測試、多端口器件表征與天線陣列測試等多元場景。
產品優勢
傳承旗艦性能
PXIe 矢量網絡分析儀覆蓋 100 kHz 至 20 GHz 寬頻率范圍，0.1 Hz 高精度頻率分辨率與 1 Hz 至 10 MHz 可調中頻帶寬，-55 dBm 至 + 20 dBm 功率輸出設置范圍，典型動態范圍高達 119 dB，在復雜測試場景中仍能保持優異的測量精度。
模塊化設計，高集成易擴展
采用 PXIe 模塊化設計，單模塊實現雙端口 S 參數分析，可按需配置與靈活升級。支持多模塊協同工作，在同一機箱內級聯多個 VNA 模塊，輕松擴展端口而無性能損耗。更小的占地與更高的集成度，支持與現有 PXIe 系統無縫集成，可靈活搭配 PXIe 示波器等模塊構建一體化測試系統，打造未來實驗室與生產線。
統一的軟件生態，高效自動化
操作邏輯、界面布局與 SNA 系列高度統一，用戶可快速上手。一臺設備集成多種功能，配備時域分析、增強時域分析、頻譜分析及自動夾具移除等豐富測量功能。依托 PXIe 總線的固有優勢，實現通道、存儲、處理能力的靈活擴展，配合 PCIe 高速傳輸提升批量測試效率，實現多模塊、多儀器間的同步觸發，快速數據交換與處理。設備提供完善的編程接口，支持 MATLAB、LabVIEW、Python、C# 等開發環境，助力用戶快速部署自動化測試系統。卓越的同步與吞吐性能，全面適配高速生產、產線自動化測試、多端口器件表征與天線陣列測試等多元場景。
| 參數項 | 規格 |
|---|---|
| 測量頻率范圍 | 100kHz-14GHz、100kHz-20GHz |
| 端口數 | 2 |
| 頻率分辨率 | 0.1Hz |
| 幅度分辨率 | 0.05dB |
| 中頻帶寬范圍 | 1 Hz-10 MHz |
| 輸出功率設置范圍 | -55 dBm ~ +20 dBm |
| 動態范圍 | 106 dB |
