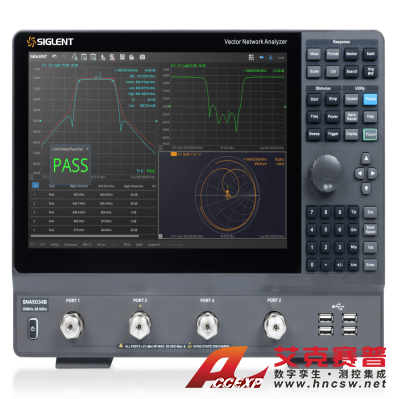

鼎陽|SIGLENT SNA5022B 矢量網絡分析儀
名稱：網絡分析測試儀
品牌：鼎陽
型號：SNA5022B
簡介：SNA5022B矢量網絡分析儀 產品簡介SNA5000B系列提供從100 kHz至26.5 GHz的寬廣頻率范圍，0.1 Hz的頻率分辨率和-55 dBm至+20 dBm的寬輸出功率設置范圍。該系列產品支持2端口和4端口配置，提供高達144...
申請服務
- 產品介紹
SNA5022B矢量網絡分析儀
產品簡介
SNA5000B系列提供從100 kHz至26.5 GHz的寬廣頻率范圍，0.1 Hz的頻率分辨率和-55 dBm至+20 dBm的寬輸出功率設置范圍。該系列產品支持2端口和4端口配置，提供高達144 dB (typ) 的動態范圍，1 Hz至10 MHz的可調中頻帶寬進一步增強了測試的靈活性和適應性。從5G通信設備測試到汽車電子驗證，從半導體特性分析到材料研究，SNA5000B都能提供可靠的測量支持。其出色的性能指標和豐富的功能設置，使其成為研發實驗室和生產測試環境的理想選擇。
主要特性
· 頻率范圍：100 kHz- 26.5 GHz
· 頻率分辨率：0.1 Hz
· 中頻帶寬范圍：1 Hz~10 MHz
· 輸出功率設置范圍：-55 dBm ~ +20 dBm
· 動態范圍：144 dB (typ)
· 測量分析類型：S參數測量，差分（平衡）測量，接收機測量，時域分析、極限測試、紋波測試、帶寬分析、阻抗轉換、端口匹配、去嵌功能、頻譜分析功能、頻偏功能、標量混頻器測量、矢量混頻測量、脈沖測量、材料測量、增益壓縮測量、自動夾具移除等
· 支持直流偏置功能
產品優勢
更優秀的參數性能
SNA5000B系列提供從100 kHz至26.5 GHz的寬廣頻率范圍，滿足當前主流無線通信、高速數字應用等測試需求。其0.1 Hz的頻率分辨率和-55 dBm至+20 dBm的寬輸出功率設置范圍，使工程師能夠精準地分析和調試各類射頻器件。該系列產品支持2端口和4端口配置，提供高達144 dB (typ) 的動態范圍，確保在測試高抑制比濾波器、低噪聲放大器等器件時，仍能保持優異的測量精度和動態性能。1 Hz至10 MHz的可調中頻帶寬進一步增強了測試的靈活性和適應性。
多維度消除誤差
SNA5000B支持響應校準、全二端口校準和TRL校準等多種校準方式，確保測量結果的準確性和可靠性；同時，SNA5000B還具備包括端口延伸、去嵌入、阻抗轉換與匹配、自動夾具移除等多種功能，能便捷消除夾具效應，其完善的誤差修正算法能夠有效消除系統誤差，為用戶提供真實、可靠的測量數據。
強大的時域分析功能
SNA5000B具備時域分析功能（TDA），能對器件的時域特性進行分析。增強時域分析功能（TDR）功能能夠進行精確的時域反射和傳輸測量，為高速數字電路的信號完整性分析和故障定位提供強有力的工具。其最快16.9 ps的階躍上升時間確保了高超的時間分辨率。
豐富的擴展測量
除了以上多種測試功能，SNA5000B系列集成了差分（平衡）測量、接收機測量、極限測試、紋波測試、帶寬分析、頻譜分析、頻偏功能、標量混頻器測量、矢量混頻器測量、脈沖測量、材料測量、增益壓縮測量、自動夾具移除等多種功能，真正實現了一機多用。用戶無需投資多臺儀器，即可完成復雜的系統級測試任務。
智能化的操作體驗
SNA5000B配備12.1英寸高清觸摸屏，SNA5000B支持多手勢操作和外部設備控制。其直觀的用戶界面支持多視圖布局、歷史數據回放與自定義公式輸入，顯著提升測試效率。同時提供多種遠程控制接口，便于系統集成與自動化測試。
產品參數
輸出頻率范圍 100 kHz-14 GHz
| 端口數 2 |
頻率分辨率 0.1Hz
| 幅度分辨率 0.05dB
|
中頻帶寬范圍 1 Hz-10 MHz
| 輸出功率設置范圍 -55 dBm ~ +20 dBm
|
動態范圍 144 dB(Typ.)
|
