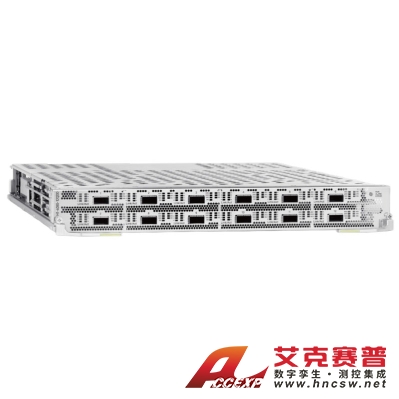

萬里眼 H1-400G-12QDD 12端口數通網絡測試儀 400GE測試板卡
名稱：網絡分析測試儀
品牌：萬里眼
型號：H1-400G-12QDD
簡介：萬里眼 H1-400G-12QDD 12端口數通網絡測試儀 400GE測試板卡支持高性能 QSFP-DD 端口，12端口密度。對于 400GE 測試板卡，在購買并安裝 200GE 軟件升級包選件的 License 后，能夠兼容 200GE...
申請服務
- 產品介紹
萬里眼 H1-400G-12QDD 12端口數通網絡測試儀 400GE測試板卡支持高性能 QSFP-DD 端口，12端口密度。對于 400GE 測試板卡，在購買并安裝 200GE 軟件升級包選件的 License 后，能夠兼容 200GE 速率。多速率 QSFP-DD 端口與板卡邏輯深度融合，實現了100GE/200GE/400G的全速率無縫切換，賦予400GE測試板卡測試引擎前所未有的靈活性與適應性。
主要特性
超強的端口流量發送：單端口發送流高達32k，支持幀長度按遞增、遞減和隨機跳變模式變化。
強大的端口流量分析：支持豐富的端口流分析功能，單端口具有1MB 的抓包存儲空間。
超低的時延測試精度：具有行業領先的2.5ns 的時延精度，精準測量微秒級超低時延，滿足低時延場景的測試需求。
萬里眼 H1-400G-12QDD 12端口數通網絡測試儀 400GE測試板卡融合了業界頂尖的 L2 至 L3 流量生成與深度分析能力，并集成了強大的網絡仿真技術，旨在模擬復雜多樣的設備、用戶行為及協議交互場景。該板卡不僅展現了在多層次測試中的極致效能，更通過能效優化及多速率靈活支持策略，顯著降低了總擁有成本(TCO)，包括資本支出與運營費用。
針對數據中心及大型服務供應商的嚴苛網絡環境，萬里眼 H1-400G-12QDD 數通網絡測試儀 400GE測試板卡成為了性能測試領域的首選工具。它能夠應對極端協議性能挑戰，專為測試龐大數據轉發的網絡設備及超大規模云基礎架構而設計。通過高流量模擬，確保數據層面服務質量(QoS)的嚴格驗證，同時深入評估路由和接入等關鍵協議的擴展能力與穩定性。
應用場景
萬里眼 H1-400G-12QDD 12端口數通網絡測試儀 400GE測試板卡能夠全面評估各類網絡設備的核心性能與協議兼容性，其主要應用于以下關鍵測試對象，確保網絡的穩固與高效
■ 路由 / 交換芯片
精準驗證芯片級別的數據包轉發能力，包括吞吐量、時延、轉發速率等關鍵指標，為路由/ 交換設備的性能優化提供堅實數據支撐。
■ 路由器 / 交換機
全面測試路由器與交換機的網絡連通性、路由表容量、最大連接數及丟包率，確保設備在網絡中高效穩定運行，并驗證其支持的高級路由協議功能。
■ 基站以太網接口
針對5.5G/6G 等高速通信網絡基站，驗證其以太網接口的帶寬利用率、時延控制、丟包表現，助力構建低延遲、高可靠的無線通信網絡。
■ 服務器的 CPU/GPU以太網卡
深度剖析服務器級網絡接口的傳輸性能，包括吞吐量、CPU/GPU 協同處理效率，以及在網絡負載下的穩定性與可靠性，為數據中心與云計算環境提供強有力的網絡支持。
主要特性
■ 多樣化接口速率
兼容SFP、SFP+、SFP28、QSFP+、QSFP28、QSFP56、QSFP-DD 等多種高速率接口標準。
■ 端口獨立分配與管理
支持用戶按需分配獨立端口，各端口間獨立運作，同時允許用戶并發使用多個端口。
■ 前沿接口兼容性技術
支持最新光模塊與光纖連接技術，保持測試設備與行業標準同步。
■ 無縫在線速率切換
實現接口速率即時在線調整，切換過程互不干擾。
■ 精準報文捕獲
提供多樣捕獲源、靈活模式、多模板預置及組合過濾條件，精準定位網絡故障。
■ 綠色節能端口設計
專注節能減排，12*400GE 測試板卡功耗為1500W，較市場同類產品顯著降低，有效降低長期測試成本。
技術規格
規格 | H1-400G-3QDD | H1-400G-6QDD | H1-400G-12QDD |
端口數量 | 3 | 6 | 12 |
端口類型 / 速率 | QSFP-DD/400Gbps、 QSFP56/200Gbps | QSFP-DD/400Gbps、QSFP56/200Gbps、QSFP28/100Gbps | |
板卡功耗 | / | 1500W | |
調速范圍 | ー 400Gbps：起始速率 400Kb/s 到端口線速 ー 200Gbps：起始速率 200Kb/s 到端口線速 | ||
端口調速 | ー 端口獨立調速，支持流控和動態調速 — 最小調速單位支持百分比 Percent(%)、Packets/s(pps)、bps、Kbps、Mbps、Gbps 和 L2 Rate(bps) 之間的相互換算 | ||
發送模式 | 所有端口相互獨立，支持 Single Burst、Multi Burst、Timed Burst、Continuous Multi Burst 和 Continuous 等模式 | ||
幀長度（CRC） | 64byte ～ 16000byte | ||
流構造 | 支持線速構造測試流，支持完全自定義報文插入功能 ー 流數量：每個端口支持 32K 條流 ー 長度跳變：支持長度遞增、遞減、IMIX 和隨機模式，可配置隨機跳變初始值 ー 跳變器：每條流最大支持 6 個 32 位的跳變器，可應用在包中任意位置，可應用于 IP、 MAC、VLAN ID 和 MPLS Label 等跳變 — L2：支持 EthernetII、EtherSnap、802.3Raw、802.2、ARP、VLAN、MPLS、LACP、 PPPoE、Trill、FCoE — L3：支持 IPv4、IPv6、ICMPv4、ICMPv6、IGMP、VXLAN、GRE、OSPF、PIM、MLD — L4 ～ L7：TCP、UDP、SCTP、RTP、GTP ー 自定義報文：支持自定義報文 ー 凈荷背景數據：循環、遞增、遞減、隨機和自定義 ー 測試域：帶測試域和不帶測試域 ー 造錯：支持 L3/L4 校驗和造錯、L2/L3/L4 長度造錯 | ||
統計分析 | ー 基于端口：支持超 50 種端口級實時統計數據，包括收發幀 / 字節 / 速率、測試幀、協議幀、 控制幀、錯誤幀、時延、抖動等 ー 基于流：支持超 30 種流級實時統計數據，包括收發幀 / 字節 / 速率、錯誤幀、時延、抖動、 實時丟包等 — 基于業務：支持 StreamBlockGroup 級和 StreamBlock 級實時數據匯聚分析 | ||
報文捕獲 | ー 每端口提供觸發模式和匹配模式抓包，用戶可配置觸發和匹配的類型及邏輯組合 ー 每端口存儲空間為 1MB | ||
時延精度 | 2.5ns | ||
測試套 | 支持 RFC2544 測試套和敏捷測試 | ||
協議仿真 | — 接入?yún)f(xié)議：PPPoE、PPPoL2TP、DHCPv4/v6、L2TPv2/v3、IPv6 SLAAC — 路由協議：ISIS、OSPFv2/v3、BGP、BFD — MPLS 協議：LDP、LDP VPLS、MPLS IP VPN、EVPN MPLS — SDN 協議：PCEP — SR/SRv6：SR/SRv6 BE、SR/SRv6 TE Policy、EVPN over SRv6 — 交換協議：LACP、靜態 VXLAN、EVPN VXLAN Overlay — 組播協議：IGMP、MLD、PIM | ||
