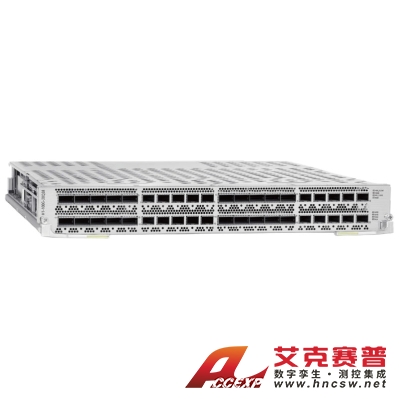

萬里眼 H1-100G-20Q28 20端口數通網絡測試儀 100GE測試板卡
名稱：網絡分析測試儀
品牌：萬里眼
型號：H1-100G-20Q28
簡介：萬里眼 H1-100G-20Q28 20端口數通網絡測試儀 100GE測試板卡支持高性能QSFP28 端口，多速率QSFP-DD 端口與板卡邏輯深度融合，實現了GE/10GE/25GE/40GE/50GE/100GE 的全速率無縫切換，賦予...
申請服務
- 產品介紹
萬里眼 H1-100G-20Q28 20端口數通網絡測試儀 100GE測試板卡支持高性能QSFP28 端口，多速率QSFP-DD 端口與板卡邏輯深度融合，實現了GE/10GE/25GE/40GE/50GE/100GE 的全速率無縫切換，賦予100GE 測試板卡測試引擎前所未有的靈活性與適應性。
主要特性
■ 超強的端口流量發送
單端口發送流高達32k，支持幀長度按遞增、遞減和隨機跳變模式變化。
■ 強大的端口流量分析
支持豐富的端口流分析功能，單端口具有512MB 的抓包存儲空間。
■ 超低的時延測試精度
具有行業領先的2.5ns 的時延精度，精準測量微秒級超低時延，滿足低時延場景的測試需求。
應用場景
萬里眼 H1-100G-20Q28 20端口數通網絡測試儀 100GE測試板卡能夠全面評估各類網絡設備的核心性能與協議兼容性，其主要應用于以下關鍵測試對象，確保網絡的穩固與高效
■ 路由 / 交換芯片
精準驗證芯片級別的數據包轉發能力，包括吞吐量、時延、轉發速率等關鍵指標，為路由/ 交換設備的性能優化提供堅實數據支撐。
■ 路由器 / 交換機
全面測試路由器與交換機的網絡連通性、路由表容量、最大連接數及丟包率，確保設備在網絡中高效穩定運行，并驗證其支持的高級路由協議功能。
■ 基站以太網接口
針對5.5G/6G 等高速通信網絡基站，驗證其以太網接口的帶寬利用率、時延控制、丟包表現，助力構建低延遲、高可靠的無線通信網絡。
■ 服務器的 CPU/GPU以太網卡
深度剖析服務器級網絡接口的傳輸性能，包括吞吐量、CPU/GPU 協同處理效率，以及在網絡負載下的穩定性與可靠性，為數據中心與云計算環境提供強有力的網絡支持。
主要特性
■ 多樣化接口速率
兼容SFP、SFP+、SFP28、QSFP+、QSFP28、QSFP56、QSFP-DD 等多種高速率接口標準。
■ 端口獨立分配與管理
支持用戶按需分配獨立端口，各端口間獨立運作，同時允許用戶并發使用多個端口。
■ 前沿接口兼容性技術
支持最新光模塊與光纖連接技術，保持測試設備與行業標準同步。
■ 無縫在線速率切換
實現接口速率即時在線調整，切換過程互不干擾。
■ 精準報文捕獲
提供多樣捕獲源、靈活模式、多模板預置及組合過濾條件，精準定位網絡故障。
■ 綠色節能端口設計
專注節能減排，12*400GE 測試板卡功耗為1500W，較市場同類產品顯著降低，有效降低長期測試成本。
技術規格
規格 | H1-100G-8Q28 | H1-100G-20Q28 | |
端口數量 | 8 | 20 | |
端口類型 / 速率 | QSFP28/100Gbps、QSFP28/50Gbps、QSFP+/40Gbps、SFP28/25Gbps、SFP+/10Gbps、 SFP/1Gbps | ||
調速范圍 | 起始速率 10Kb/s 到端口線速 | ||
端口調速 | ー 端口獨立調速，支持流控和動態調速 — 最小調速單位支持百分比 Percent(%)、Packets/s(pps)、bps、Kbps、Mbps、Gbps 和 L2 Rate(bps) 之間的相互換算 | ||
發送模式 | 所有端口相互獨立，支持 Single Burst、Multi Burst、Timed Burst、Continuous Multi Burst、 Continuous 和 Random Continuous 等模式 | ||
幀長度（CRC） | 64byte ～ 10240byte | ||
流構造 | 支持線速構造測試流，支持完全自定義報文插入功能 ー 流數量：每個端口支持 32K 條流 ー 長度跳變：支持長度遞增、遞減、IMIX 和隨機模式，可配置隨機跳變初始值 ー 跳變器：每條流最大支持 6 個 32 位的跳變器，可應用在包中任意位置，可應用于 IP、MAC、 VLAN ID 和 MPLS Label 等跳變 — L2：支持 EthernetII、EtherSnap、802.3Raw、802.2、ARP、VLAN、MPLS、LACP、 PPPoE、Trill、FCoE — L3：支持 IPv4、IPv6、ICMPv4、ICMPv6、IGMP、VXLAN、GRE、OSPF、PIM、MLD — L4 ～ L7：TCP、UDP、SCTP、RTP、GTP ー 自定義報文：支持自定義報文 ー 凈荷背景數據：循環、遞增、遞減、隨機和自定義 ー 測試域：帶測試域和不帶測試域 ー 造錯：支持 FCS 造錯、L3/L4 校驗和造錯、L2/L3/L4 長度造錯 | ||
統計分析 | ー 基于端口：支持超 50 種端口級實時統計數據，包括收發幀 / 字節 / 速率、測試幀、協議幀、控制幀、 錯誤幀、時延、抖動等 ー 基于流：支持超 30 種流級實時統計數據，包括收發幀 / 字節 / 速率、錯誤幀、時延、抖動、 實時丟包等 — 基于業務：支持 StreamBlockGroup 級和 StreamBlock 級實時數據匯聚分析 | ||
報文捕獲 | ー 每端口提供觸發模式和匹配模式抓包，用戶可配置觸發和匹配的類型及邏輯組合 ー 每端口存儲空間為 512MB | ||
時延精度 | 2.5ns | ||
測試套 | 支持 RFC2544 測試套和敏捷測試 | ||
協議仿真 | — 接入協議：PPPoE、PPPoL2TP、DHCPv4/v6、L2TPv2/v3、IPv6 SLAAC — 路由協議：ISIS、OSPFv2/v3、BGP、BFD — MPLS 協議：LDP、LDP VPLS、MPLS IP VPN、EVPN MPLS — SDN 協議：PCEP — SR/SRv6：SR/SRv6 BE、SR/SRv6 TE Policy、EVPN over SRv6 — 交換協議：LACP、靜態 VXLAN、EVPN VXLAN Overlay — 組播協議：IGMP、MLD、PIM | ||
面板指示燈邏輯 | ー 40GE 和 GE 速率共用 40GE/GE 燈， 50GE 和 10GE 速率共用 50GE/10GE 燈， 100GE 和 25GE 速率共用 100GE/25GE 燈 ー 出廠的測試板卡首次上電時，指示 100GE 或 25GE 速率，具體速率與光模 塊類型有關 ー 測試板卡升級或重啟后，指示燈狀態保 持不變，即與升級或重啟前的狀態一致 |
ー 指示燈支持指示 10GE、25GE、40GE、50GE 和 100GE 速率，GE 速率時指示燈滅 ー 出廠的測試板卡首次上電時，指示 100GE 速率 ー 測試板卡升級或重啟后，指示燈狀態保持不變， 即與升級或重啟前的狀態一致 | |
