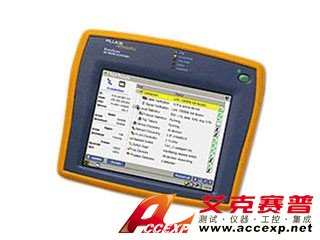

FLUKE ES2-PRO 網絡通二代增強型LAN+WLAN
名稱：網絡分析測試儀
品牌：
型號：
簡介： 網絡通二代增強型LAN+WLAN
申請服務
- 產品介紹
FLUKE EtherScope II ES2-PRO網絡通千兆和無線 LAN 故障處理 10/100/千兆雙絞線和 100/1000 光纖 LAN 分析 802.11a/b/g 無線 LAN 分析，ES2-PRO帶 802.11n AP 草案的發現功能 ES2-PRO監控網絡流量和交換機接口 ES2-PRO發現有線和無線基礎設施設備及配置 驗證 LAN 服務的可用性和響應性 使用 RFC 2544 和高級測試來測量以太網性能
ES2-PRO技術指標
一般規格
重量（帶電池） 0.86 千克（1.9 磅）
尺寸 19.1 x 15.2 x 4.4 厘米（7.5 x 6.0 x 1.75 英寸）
顯示 液晶觸摸屏，640 x 480 像素，TFT（有源）彩色面板，觸摸板
LED 指示燈 6 個（包括電源 LED）
便攜包 結實的便攜包，帶兩個活動口袋、便攜式攝像機肩帶以及可調電纜鉤
ES2-PRO電源
電池 鋰離子 7.2V 直流（額定），4.2Ah，可拆卸/可充電
電池使用時間 正常情況下 4 小時，待機模式下 10 小時
外置交流變壓器/電池充電器 交流輸入：90 到 264 V ac，48 到 62 Hz；1.5 A
直流輸出：15 V dc，1.2 A（輸入輸出隔離）
自動充電器 12V“打火機式”充電器，帶有充分伸展后達 6 英尺 (1.8 m) 的螺旋電線和 LED 電源指示器
ES2-PRO端口
通信和附件端口 1 個 USB，1 個 PCMCIA/Cardbus（PC 卡 II 型），1 個 SFP 架，1 個 CompactFlash（卡類型 I/II），1 個 DB-9 串行接口，耳機插孔，麥克風插孔，Kensington 鎖孔
RJ-45/銅纜端口 RJ-45 10/100/1000BASE-T 以太網
光纖端口 小型可插拔 (SFP)，符合 MSA
支持的 SFP 模塊 1000BASE- LX，SX，ZX，BX，100BASEFX
SFP 連接器 雙工 LC
ES2-PRO環境與安全
工作溫度 0°C 至 +50°C（32°F 至 122°F），相對濕度最高 95%
電池充電 10°C 至 +40°C（50°F 至 104°F），相對濕度最高 95%
溫度
存儲溫度 -20°C 至 +60°C（-4°F 至 140°F）
震動 符合 3 類設備的 MIL-PRF-28800F 要求
安全 CSA 加拿大和美國，CE，F(xiàn)CC Part 15 Class A，C-TICK N10140；通用交流適配器的 UL 和 CSA 認證。
EMC 符合 EN61326，A 類，標準 C
銅纜
纜線類型 非屏蔽雙絞線 LAN 電纜（100 和 120 Ohm UTP）
箔制屏蔽雙絞線 LAN 電纜（100 和 120 Ohm ScTP）
纜線長度 1 至 305 米（3 至 1000 英尺），具體取決于所選電纜類型
長度解析 ± [讀數的 5% + 1 m (3 ft)]，帶開路，短路，帶布線圖適配器，或端接反射 ＝ 20%
接收等級 100 至 5000 mVp-p
數據鏈路信號 500 至 4000 mVp-p
測量終端纜線 纜線檢驗功能測試單獨的雙絞線，該纜線終止于大多數設備制造商的以太網端口，例如集線器、交換機或 NIC。 除了電纜識別器布線圖和辦公室定位器 ID 外，所有電纜測試在數據鏈路信號中都是可操作的。
布線圖/辦公室定位器兼容性 檢測短路、開路和接頭錯線組合。 與福祿克網絡公司的電纜識別器布線圖適配器/辦公室定位器兼容。
容錯性 分析儀上的 RJ-45 以太網連接設計為最高可承受 100 伏電壓。
ES2-PRO光纖光功率測量
接收輸入功率、傳送輸出功率、溫度、電壓和 TX 偏壓電流 可實時訪問 SFP 操作參數的數字診斷監控，符合 SFP 多源協議 (MSA) 和 SFF-8472。
ES2-PRO性能測試
兼容的遠程設備 MetroScope，LinkReflector，EtherScope，硬件環回
RFC-2544 合規性測試 吞吐量，延時，丟幀，背靠背
其它性能測試 丟幀率，抖動，F(xiàn)rameBERT
幀內容 所有 0，所有 1，交替 1 和 0，偽隨機位序列 (PRBS)，增量字節
幀大小 64、128、256、512、1024、1280、1518、RFC-2544 掃描、巨型幀掃描或用戶定義大小的掃描，包括大小為 2024 的初級巨型幀
應用程序端口 用戶定義
速率 (bps) 最高 1000 M
802.1Q 設置 VLAN Id，優先級
IP TOS 設置 IP 優先級/TOS 參數，區分服務碼點 (DiffServe Code Point)
吞吐量設置 持續時間，最大速率，測量精度，成功/失敗閾值
延時設置 持續時間，速率，重復次數，成功/失敗閾值
丟幀率設置 持續時間，速率，步長，成功/失敗閾值
丟幀率設置 持續時間，速率，步長，通過/失敗
背靠背設置s 最小和最大持續時間，速率，重復次數，成功/失敗閾值
丟幀率 持續時間，速率，成功/失敗閾值
抖動設置 持續時間，速率，成功/失敗閾值
FrameBERT 設置 持續時間，速率，成功/失敗閾值
ES2-PRO服務器響應工具
TCP 端口響應 DNS 名稱，IP 地址，端口名稱，端口號，端口響應情況
TCP 跟蹤路由 跳躍總數、路由器名稱、IP 地址、RTT 平均值以及占 RTT 總數的百分比
ES2-PRO網絡吞吐量選項
兼容遠程設備 MetroScope，LinkReflector，OptiView v3 集成式網絡分析儀，EtherScope，OneTouch Series II
幀內容 所有 0，所有 1，交替 1 和 0，偽隨機位序列 (PRBS)
幀大小 64，128，256，512，1024，1280，1518，所有尺寸掃描
速率 (bps) 12336 至 1000 M
持續時間（秒） 1 至 64,800（18 小時）
結果 發送和接收幀，上行和下行方向的速率和損耗百分比
結果格式 表格，圖形，基于 xml 的報告
ES2-PRO流量生成器
流量類型 廣播，多播或單播，F(xiàn)CS 錯誤
幀類型 Benign Ethernet，Benign LLC，NetBEUI，Benign IP，IP/ICMP Echo，IP/UDP Echo，IP/UDP Discard，IP/UDP Chargen，IP/UDP NFS，IP/UDP NetBIOS
幀大小 48，64，128，256，512，1024，1280，1518，2024，用戶定義的大小
速率 利用率 (%)： >0 – 100，幀/秒：1 – 1488095
持續時間 秒：1 – 連續，幀：1 – 連續
LinkReflector 規格
重量 帶電池 10 盎司（311 克）
尺寸 5.3 英寸（高） x 3.1 英寸（寬） x 1.3 英寸（長）（13.46 厘米 x 7.87 厘米 x 3.30 厘米）
工作溫度 10°C 至 +40°C（50°F 至 104°F），相對濕度最高 95%
介質訪問 10BASE-T，100BASE-TX，1000BASE-T (IEEE 802.3) 和 PoE (IEEE 802.3af)
包過濾器 全部，非廣播，MAC，F(xiàn)luke，MAC Fluke
包地址交換 無，MAC，MAC IP
地址設置 手動或 DHCP
LinkReflector 故障處理模式
電纜測試 線對長度、開路、短路、串繞、絞接、直連和電纜 ID
音頻發生器 IntelliTone 數字音頻：[500 KHz]；模擬音頻：[400Hz, 1KHz]
Ping 自動 Ping 默認路由器和 DNS 服務器；適當配置后可以再 Ping 10 個設備。
802.1x 發現 802.1x 網絡并獲得身份驗證。
PoE 檢測 檢測并確定 PoE 類型。
端口檢驗 顯示最接近的 LLDP 設備的品牌、型號、地址、插槽和端口
用戶界面 (UI) 顯示：2” x 1” 黑白顯示屏，鏈路 LED；控制：5 個按鈕用于圖標選擇和菜單導航；電源：開/關按鈕
端口 測試端口：RJ45 端口（2 個）：網絡測試端口，環回接線圖端口；應用程序端口：迷你 USB，Kensington 鎖孔
電源 4 節 AA 電池或可選鋰離子電池組（帶交流充電器）
服務性能工具
所測試設備的類別 DHCP 服務器，DNS 服務器，電子郵件服務器 (SMTP, POP3)，F(xiàn)TP 服務器，NT 文件服務器，Web 服務器，WINS 服務器，用戶定義的服務器
測試控制 重復，間隔時間
按 IP 地址或主機名稱（不包括在其中添加 URL 的 Web 服務器）添加設備
DHCP 服務器成功/失敗標 Ping 響應時間，服務器響應時間
DHCP 服務器 BOOTP 參數（可選） 子網掩碼，域服務器，WINS 服務器，NetBIOS 范圍，POP3 服務器，路由器/默認網關，客戶端 DNS 域，NetBIOS 節點類型，SMTP 服務器，Web 服務器
DNS 服務器成功/失敗標 Ping 響應時間，服務器響應時間
電子郵件服務器成功/失敗標準 Ping 響應時間，SMTP SYN/ACK 響應時間，SMTP 響應時間，POP3 SYN/ACK 響應時間，POP3 響應時間
電子郵件服務器工作模式 僅限連接，僅限登錄，發送/接收
FTP 服務器成功/失敗標準 Ping 響應時間，SYN/ACK 響應時間，連接時間，斷開時間，刪除文件時間，寫入速率，讀取速率
FTP 文件服務器工作模 服務器響應，讀取，寫/讀/刪除
NT 服務器成功/失敗標準 Ping 響應時間，SYN/ACK 響應時間，連接時間，斷開時間，刪除文件時間，寫入速率，讀取速率
NT 文件服務器工作模 服務器響應，讀取，寫/讀/刪除
Web 服務器成功/失敗標準 Web 服務器名稱查找時間，Ping 響應時間，SYN/ACK 響應時間，首次回復時間，接收時間，接收速率
WINS 服務器成功/失敗標 Ping 響應時間，服務器響應時間
用戶定義的服務器成功/失敗標準 Ping 響應時間，SYN/ACK 響應時間
結果格式 表格，圖形，基于 xml 的報告
設備配置
TCP/IP DHCP，靜態
802.1Q LAN：VLAN ID，優先級
IP 服務類型 (TOS) LAN：IP 優先級，DSCP
安全性 LAN：802.1X
WLAN：802.1X，WEP，WPA PSK，802.11i PSK，WPA，WPA2
802.1X EAP 類型 TLS，GTC，MD5，MSCHAPV5，PEAP GTC，PEAP MD5，PEAP MS-CHAP-V2，PEAP TLS，TTLS PAP，TTLS CHAP，TTLS MSCHAP，TTLS MSCHAP-V2，TTLS EAP-MD5，TTLS EAP-GTC，TTLS-EAP-MSCHAP-V2，TTLS EAP-TLS，EAP FAST
活動測試 LAN：用戶定義的測試顯示在主頁上
SNMP LAN：v1，v2，v3（具有 SHA 和 MD5 身份驗證，DES 加密）
以太網 LAN：自動協商，強制設置，MAC 地址
組名稱 WLAN：為一個或多個設備指定別名
工具
LAN Ping，路由跟蹤，交換機跟蹤路由，流量生成器，Web 瀏覽器，telnet，SSH telnet，終端，F(xiàn)TP，TFTP，xDP 端口報告軟件 (CDP, LLDP)，報告
WLAN Ping，路由跟蹤，Web 瀏覽器，telnet，SSH telnet，終端，F(xiàn)TP，TFTP，無線吞吐量，報告
無線 LAN 適配器卡
規格遵循標準 IEEE 802.11a，11b，11g
認證 FCC part 15，Telec，CTICK，ETSI，EN301893，EN60950
互操作性 服從 WECA
使用界面 32 位 Cardbus
室外工作范圍 最長為 515 米（1690 英尺）
室內工作范圍 最長為 85 米（279 英尺）
數據傳輸速率 802.11a：最高 54 Mbps，802.11b：最高 11 Mbps，802.11g：最高 54 Mbps
輸出功率 峰值功率 18 dBm
架構模式 BSS
外置天線接頭插座 Hirose MS-147
無線 LAN 定向天線
頻率范圍 2.4 到 2.5 GHz 和 4.9 到 5.9 GHz
最小增益 在 2.4 GHz 頻帶中為5.0 dBi，在 5 GHz 頻帶中為 7.0 dBi
外置天線接頭插頭 Hirose MS-147
DSP-FTK 光纖測試工具包 DSP-FOM 光纖功率計
校準波長 850 nm，1300 nm，1550 nm
動態范圍 +3 - -50 dBm
顯示器分辨率 0.53 dB
光學適配器 ST
尺寸 4.5 x 2.5 x 1.5 英寸
重量 5.0 盎司
電池壽命（9V 堿性） 正常情況下 90 小時
FOS-850/1300 光源
輸出波長 850 nm, 1300 nm
功率輸出 -20 dBm
光源類型 LED
光學適配器 ST
尺寸 4.5 x 2.5 x 1.5 英寸
重量 5.0 盎司
電池壽命（9V 堿性） 正常情況下 24 小時
