Fluke DTX OTDR 光纜認證測試模塊
名稱：網絡分析測試儀
品牌：
型號：
簡介：Fluke DTX OTDR光纜認證測試模塊(DTX-OTDR-KIT|DTX-OTDR-QMOD) 是功能完備的光時域反射計 (OTDR) 模塊，掛接在DTX 系列測試儀(DTX1800,DTX1200,DTX-LT)上使用。它使功能強大...
申請服務
- 產品介紹
Fluke DTX OTDR光纜認證測試模塊(DTX-OTDR-KIT|DTX-OTDR-QMOD) 是功能完備的光時域反射計 (OTDR) 模塊，掛接在DTX 系列測試儀(DTX1800,DTX1200,DTX-LT)上使用。它使功能強大的DTX測試儀 認證工具成為完整而簡單易用的 OTDR，生成并分析單模和多模光纖的分析曲線。 DTX OTDR光纜認證測試模塊(DTX-OTDR-KIT|DTX-OTDR-QMOD) 以無與倫比的易用性讓每位技術人員都成為光纖專家，自動 OTDR 設置、對事件和光纖鏈路的損耗限度、發射光纖補償、自動事件分析和結果管理等全部通過 DTX 系列測試儀 熟悉的用戶界面進行操作。
DTX OTDR光纜認證測試模塊(DTX-OTDR-KIT|DTX-OTDR-QMOD) 通過下列途徑充分利用您的 DTX 系列測試儀投資：
提高安裝效益而無需增加人手
縮短技術人員的光纖測試學習曲線
使用一個工具便可執行基本（第 1 級）光纖驗證和高級（第 2 級）光纖驗證
通過功能強大的單端 OTDR 加快故障排除速度
使用 LinkWare結果管理軟件提供銅纜和光纖綜合報告
DTX OTDR光纜認證測試模塊(DTX-OTDR-KIT|DTX-OTDR-QMOD) 是對 DTX 系列線纜認證分析儀的一個革新性改進。它將線纜測試儀升級為 OTDR，讓您能夠承接以前無法完成的業務，以此來擴展您的效率和業務范圍，提高您的盈利能力。這就是網絡超級透視解決方案。
自DTX 系列線纜認證分析儀推出后在線纜測試方面的最大突破
DTX OTDR光纜認證測試模塊(DTX-OTDR-KIT|DTX-OTDR-QMOD) 是掛在 DTX系列線纜認證分析儀主機背部的一款功能完備的“光時域反射計”(OTDR)模塊。有了 DTX Compact OTDR，DTX這個功能強大的認證工具不但可以進行銅纜測試，還成為一個功能完備且易于使用的 OTDR，可以生成單模光纖和雙模光纖的曲線并對其進行分析。
DTX 系列測試儀樹立了電纜認證領域的行業基準。有了 DTX Compact OTDR，DTX 系列線纜認證分析儀成為唯一可以按照所有行業標準對銅纜和光纖布線進行完全認證的線纜測試儀。
DTX OTDR光纜認證測試模塊(DTX-OTDR-KIT|DTX-OTDR-QMOD) 的使用極其方便，它提供自動 OTDR 設置、可調的事件和光纖鏈路損耗門限、發射光纖補償、自動事件分析和結果管理等功能，所有這些功能實現在大家熟悉的 DTX 系列線纜認證分析儀的用戶界面上 ，可以幫助每個對OTDR不了解的技術人員都成為光纖專家。
新的網絡應用需要更高的帶寬。更高帶寬的布線標準需要嚴格的損耗承受范圍，從而需要對光纖進行完全的測試。為了確保網絡應用得以成功實施，針對以下三個標準進行光纖測試非常重要：
系統設計中指定的標準。
安裝合同中詳細列出的規范和技術說明。
滿足將來的應用和網絡服務的需要。
對光纖測試進行完整的評估，需要通過兩個級別驗證來執行：“基本”（第1 級）認證和“高級”（第 2 級）認證。認證的詳細細節由 TIA 和 ISO 等國際標準機構來推動。
基本（第1 級）光纖認證使用“損耗/長度”測試來測量光纖鏈路的端到端衰減。所測量的損耗會與適用于該網絡應用的行業標準所允許的最大損耗進行比較。
高級（第2 級）光纖認證要求通過分析OTDR 曲線，以鑒定光纖鏈路各個部分的特性：耦合器、融接點和其他損耗事件。
高級光纖認證非常重要，因為它可以識別出基本光纖認證所無法查看到的故障。好的光纖認證做法是，在部署服務之前識別和矯正潛在的網絡問題，保證可能對未來的網絡性能造成影響的問題不會被隱藏，從而盡早清除。 如果基本光纖認證成功，則表明整個光纖鏈路滿足標準要求。如果高級光纖認證成功，則表明光纖鏈路中每個組件的安裝都是正確的。 這條光纖通過了“損耗/ 長度”測試，或者說通過了基本光纖認證，因為它的端到端損耗比允許的值要小。使用 DTX Compact OTDR 執行的高級光纖認證在同一光纖上發現了一個不合乎要求的終端接頭。
使用福祿克Fluke DTX 系列測試儀執行完整的光纖認證
使用 DTX 系列測試儀 的單模和雙模光纖模塊，只要按一下按鈕就可以在兩種波長下自動執行“損耗/長度”測試，并確定測試狀態（通過或失敗）。
DTX Compact OTDR 也使擴展光纖認證變得簡單、輕松。通過一次測試就可以對鏈路中的每個連接器和接頭進行檢查，確保光纖布線符合所規定的規范和標準。
DTX 系列測試儀 平臺可以對光纖線路進行完全的認證，它的光纖測試模塊用于基本光纖認證，DTX Compact OTDR 用于高級光纖認證。
福祿克Fluke OTDR光纜認證測試儀解決方案比較
DTX OTDR 模塊經過優化調整，可以滿足安裝和操作企業網絡的技術人員的需要。該產品融合了測試設備公司數十年領先業界的突破性技術成果。OptiFiber 認證級 OTDR 適合那些需要維護數據中心和校園光纖網絡的布線的技術人員來使用。OptiFiber集成了多種故障排除工具，它是一種光纖端面檢查儀，具備光纖損耗測試儀的功能，可以為網絡擁有者提供最高級的 OTDR性能。
| 福祿克Fluke DTX OTDR光纜認證測試模塊(DTX-OTDR-QMOD)選型指南： | |
| 型號 | 說明 |
| DTX-1800 | DTX-1800線纜認證分析儀包括DTX主單元和智能遠端單元、Linkware、2個耳機、2個交流充電器、USB接口電手冊和便攜包。 |
| DTX-1800-MSO | DTX1800銅纜/光纖/OTDR工具包包括DTX-1800CableAnalyzer、多模DTXMFM2和單模DTXSFM2光纖（損耗/長度）模塊套裝、DTXCompactOTDR、發射光纖、附件和便攜包。 |
| DTX-QUAD-OTDR | DTX1800QUADOTDR工具包包括 |
| DTX-1800CableAnalyzer主機和DTXCompactOTDR。 | |

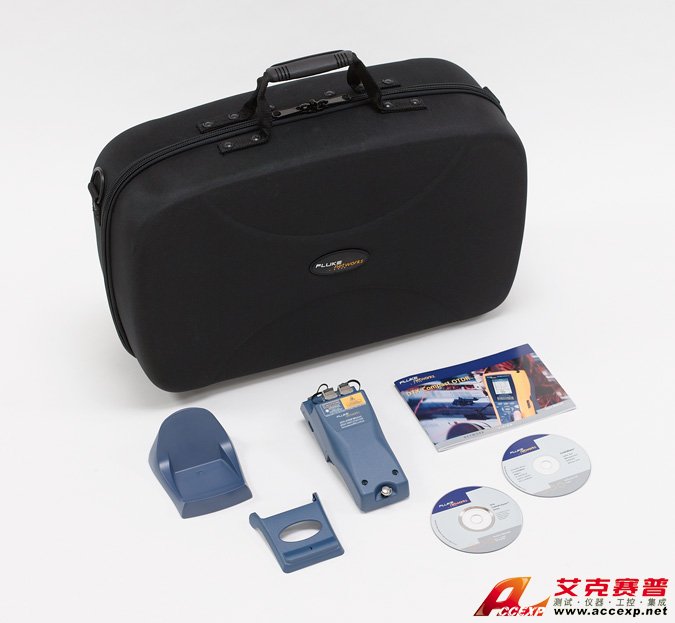

| DTX-OTDR-KIT | DTXOTDRCompact附件工具包包括DTXCompactOTDR、發射光纖、附件和便攜包。 |
| DTX-OTDR/LL-KIT | DTXCompactOTDR和損耗長度工具包包括多模DTXMFM2和單模DTXSFM2光纖（損耗/長度）模塊套裝、DTXCompactOTDR、發射光纖、附件和便攜包。 |
| DTX-OTDR-QMOD | 850/1300/1310/1550DTXOTDR模塊包括DTXCompactOTDR模塊和便攜包。 |
| 支持選項 | 說明 |
| GLD-DTX | DTX金牌支持：包括免費維修、免費更換附件、免費升級軟件和 |
| 固件、無限制24×7多語言技術支持、無限制訪問知識庫和在線 | |
| 培訓內容、對所有上門或現場培訓課程給以20%的折扣、優先獲 | |
| 取二手設備列表，以及只有成員才能享受的部分產品和增強功能。 | |
| GLD-DTX-FIBERMOD | DTXCompactOTDR金牌支持：包括免費維修、借用工具、免費更換附件、免費升級軟件和固件、無限制24×7多語言技術支持、無限制訪問知識庫和在線培訓內容、對所有上門或現場培訓課程給以20%的折扣、優先獲取二手設備列表，以及只有成員才能享受的部分產品和增強功能。 |
