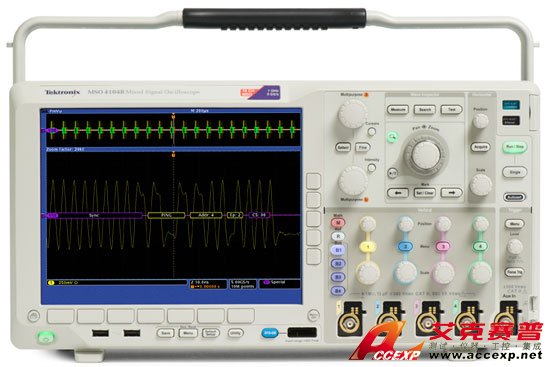

Tektronix DPO4034B 350MHz示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix DPO4034B示波器350MHz帶寬4通道，通道上高達2.55 GS/s 的采樣率 Tektronix DPO4034B示波器所有通道上20 M點的記錄長度，50,000 wfm/s的最大波形捕獲速率 Tektroni...
申請服務
- 產品介紹
Tektronix DPO4034B示波器350MHz帶寬4通道，通道上高達2.55 GS/s 的采樣率
Tektronix DPO4034B示波器所有通道上20 M點的記錄長度，>50,000 wfm/s的最大波形捕獲速率
Tektronix DPO4034B示波器標配無源電壓探頭，<4 pF 電容負荷及500 MHz或1 GHz 模擬帶寬
Tektronix DPO4034B示波器Wave Inspector®控制功能，輕松導航和自動搜索波形數據
29種自動測量、波形直方圖和FFT分析，簡化波形分析
TekVPI®探頭接口支持有源探頭、差分探頭和電流探頭，自 動定標和確定單位
10.4 英寸(264 mm) XGA 彩色顯示器
體積小，重量輕－ 僅厚5.4 英寸(137mm)，僅重11 磅(5 公 斤)
Tektronix DPO4034B示波器USB 2.0 主控端口四個，前后面板各兩個，用于迅速簡便地存儲數據、進行打印及連接USB 鍵盤
后面板上的USB 2.0設備端口，簡便地連接PC或直接打印兼容PictBridge®的打印機
集成10/100/1000BASE-T以太網和VGA端口，用于連接網絡，VGA視頻輸出端口，可以把示波器顯示畫面導出到監視 器或投影儀上
選配串行觸發和分析功能
I2C, SPI, USB, 以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行總線的自動觸發、解碼和搜索
Tektronix DPO4034B示波器電源分析
極限和模板測試
HDTV和自定義視頻分析
Tektronix DPO4034B示波器完善的功能加快每個調試階段的工作速度
Tektronix DPO4034B示波器快速波形捕獲速率(超過50,000 wfm/s)最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找設計中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。
Tektronix DPO4034B示波器提供了業內最完整的信號查看功能，可以迅速了解設備的實際操作。快速波形捕獲速率(每秒捕獲超過50,000個波形)可以在幾秒鐘內查看毛刺和其它偶發瞬態信號，揭示設備問題的真正特點。帶有輝度等級的數字熒光顯示器通過加強發生頻率較高的信號區域，來顯示信號活動的歷史信息，從而以可視方式顯示異常事件的發生頻次。
Tektronix DPO4034B示波器一套完整的觸發功能(包括特定串行數據包內容觸發)保證您可以迅速捕獲感興趣的事件。
發現電路問題只是第一步，然后，您必須捕獲感興趣的事件，以確定根本原因。
Tektronix DPO4034B示波器包括四只低電容探頭，可以準確地捕獲信號。這些高阻抗無源電壓探頭在業內率先提供了<4 pF的電容負荷，最大限度地降低了探頭對電路操作的影響，提供了有源探頭的性能及無源探頭的靈活性。
Tektronix DPO4034B示波器提供了一套完整的觸發功能，包括矮脈沖觸發、邏輯觸發、脈寬/ 毛刺觸發、建立時間/ 保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。由于高達20 M 點的記錄長度，您可以在一次采集中捕獲許多感興趣的事件，甚至包括數千個串行數據包，同時保持足夠高的采樣率，能夠放大觀察信號細節，供進一步分析。
Tektronix DPO4034B示波器從觸發特定數據包內容到自動以多種數據格式解碼，MSO/DPO4000B系列為業內最廣泛的串行總線提供了集成支持，包括I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM。能夠同時解碼最多四條串行總線和/ 或并行總線，意味著您可以迅速了解系統級問題。
Tektronix DPO4034B示波器Wave Inspector控制功能在查看和導航波形數據方面提供了前所未有的效率。
如果沒有適當?shù)乃阉鞴ぞ撸陂L波形記錄中找到感興趣的事件可能會耗費大量的時間。隨著當前記錄長度超過1M數據點，確定事件位置可能要滾動幾千屏信號活動。
Tektronix DPO4034B示波器提供了業內最完善的搜索和波形導航能力。這些控制功能加快了記錄卷動和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。用戶標記可以標出以后您可能要參考的任何位置，以便進一步進行調查。您也可以自動搜索記錄，找到自定義指標。Wave Inspector將立即搜索整個記錄，包括模擬數據、數字數據和串行總線數據。它將自動標記每次發生的指定事件，從而可以迅速在事件之間移動。
Tektronix DPO4034B示波器提供了一套完善的集成分析工具，包括基于波形和基于屏幕的光標、41種自動測量、高級波形數學運算(包括任意公式編輯)、波形直方圖、FFT 分析和趨勢圖，以可視方式確定測量怎樣隨時間變化。另外它還為串行總線分析、電源設計、極限和模板測試及視頻設計和開發提供了專用應用支持。對擴展分析，National Instrument 公司LabVIEW SignalExpressTMTektronix Edition 軟件提供了200 多種內置函數，包括時域和頻域分析、數據記錄和定制報告。
Tektronix DPO4034B示波器使您能夠快速了解設備的實際工作情況。其快速波形捕獲速率(>50,000 wfm/s)使您能夠以非常高的概率，迅速查看數字系統中常見的偶發問題，如矮脈沖、毛刺、定時問題、等等。 波形相互疊加在一起，發生頻次高的波形點會變亮。這可以迅速突出顯示發生頻次高的事件，在偶發異常事件中，則會突出顯示發生頻次低的事件。 通過MSO/DPO4000B系列，您可以選擇無限余輝或可變余輝(包括零余輝)，確定前一個波形采集在屏幕上停留多長時間，進而可以確定異常事件的發生頻次。
Tektronix DPO4034B示波器觸發USB全速串行總線上的特定OUT令牌包。黃色波形是D+，藍色波形是D-。總線波形提供了解碼后的數據包內容，包括Start、Sync、PID、Address、End Point、CRC、Data values和Stop。
Tektronix DPO4034B示波器為調試串行總線提供了一套強大的工具，支持I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自動觸發、解碼和搜索。
